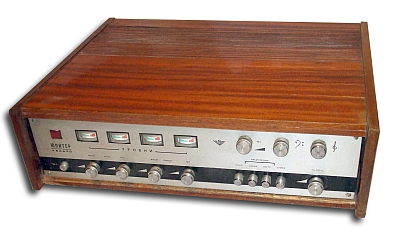

Усилитель "Юпитер-квадро"

Усилитель "Юпитер-квадро"

Усилитель "Юпитер-квадро" с 1975 года выпускало Львовское ПО им. Ленина.

Усилитель обеспечивает высококачественное воспроизведение звука, поступающего от одно, двух и четырехканальных источников сигнала звука. Работает усилитель в режимах: моно, стерео, внутренняя квадрофония (псевдоквадрафония) и от квадрафонического сигнала. В режиме ''стерео'' происходит объединение по парам каналов, что увеличивает выходную мощность. Уровень сигнала регулируется раздельно и контролируется стрелочными индикаторами. В каждом канале предусмотрена электронная защита от перегруэок. Усилитель комплектуется четырьмя выносными АС, но к нему можно подключить и стереофонические или квадрофонические головные телефоны. Усилитель может работать в радиокомплексе с бытовой и профессиональной аппаратурой. Выходная мощность на один канал: номинальная 16, максимальная 27Вт. Рабочий диапазон частот 30...20000 Гц. Коэффициент гармоник не более 1%. Отношение сигнал/фон -56 дБ. Отношение сигнал/шум -60 дБ. Переходное затухание между каналами не менее 30 дБ. Входное сопротивление выносного громкоговорителя 8 Ом. Напряжете питания 127 или 220 В. Потребляемая мощность 290 Вт. Габариты усилителя 501х380х147 мм. Масса 15 кг. Цена 500 рублей. Одной АС - 90 рублей. Усилитель ''Юпитер-квадро'' предполагалось использовать в составе радиокомплекса, где был и четырёхканальный магнитофон такого же наименования, но по ряду причин, главной из которых стало отсутствие фонограмм - радиокомплекс "Юпитер" распостранения так и не получил.

Литература:

  1. Описание и схемы усилителя "Юпитер-Квадро" в справочнике Н.В.Анисимова.
