Магнитофон "Днiпро-12Н" ("Днепр-12Н")

Магнитофон "Днiпро-12Н" ("Днепр-12Н")

Сетевой катушечный магнитофон "Днiпро-12Н" ("Днепр-12Н") серийно выпускался Киевским заводом "Маяк" с 1966 года.

Магнитофон "Днiпро-12Н" предназначен для двухдорожечной записи и воспроизведения звука на ферромагнитной ленте. Магнитофон имеет высококачественную акустическую систему, состоящую из четырех громкоговорителей.

Запись производится с микрофона, звукоснимателя, приемника, трансляционной сети, а также с другого магнитофона. Переход с одной дорожки на другую осуществляется перестановкой и переворачиванием катушек с лентой. Используются две скорости записи и воспроизведения. Предусмотрена ускоренная перемотка ленты вперед и назад.

Скорость записи и воспроизведения 9,53 и 4,76 см/сек.

Продолжительность непрерывной записи и воспроизведения при емкости катушек 250 м при скорости 9,53 см/сек - 40 мин и при скорости 4,76 см/сек - 80 мин на каждой дорожке.

Неравномерность скорости движения ленты 9,53+-0,6%, 4,76+-1,5%.

Конструкция

Магнитофон настольной конструкции собран в деревянном декоративно оформленном ящике с поднимающейся крышкой. Под крышкой размещены катушки, блок головок, индикатор уровни записи, выключатель сети и переключатель скорости, регуляторы уровня усиления в каналах воспроизведения и записи, переключатель рода работы, ручка управления лентопротяжным механизмом, регуляторы тембра по низким и высоким частотам, рычаг мгновенной остановки движения ленты. Блок головки закрыт пластмассовой декоративной крышкой, под которой находятся универсальная и стирающая головки, ведущий вал, прижимный обрезиненный ролик, выправляющие стойки и прижимные подушечки.

На задней стенке магнитофона расположены выключатель звука, отключающий громкоговорители, переключатель напряжения сети с предохранителем.

На внешней панели магнитофона расположены гнезда для микрофона, звукоснимателя, линии и внешнего усилителя. В гнездо "Выход" на панели можно подключить внешний усилитель с акустической системой либо второй магнитофон при перезаписи. Передние и боковые стенки закрыты декоративной пластмассовой решеткой, механизм - фальшпанелью, которая снимается. Дно магнитофона закрыто съемной крышкой, через которую открывается доступ к узлам электрической схемы.

Габариты 620х340х280 мм. Вес 22 кг.

Каскады

  1. Первый и второй каскады универсального усилителя записи-воспроизведения - на лампе Л1-1 типа 6Н1П.
  2. Третий и четвертый каскады универсального усилителя записи-воспроизведения - на лампе Л2-1 типа 6Н1П.
  3. Предварительный УНЧ и фазонвертор - на лампе Л2-2 типа 6Н2П.
  4. Двухтактный оконечный каскад усилителя записи и воспроизведения - на лампах Л2-3 и Л2-4 типа 6П14П.
  5. Индикатор уровня записи - лампе Л3-1 типа 6Е1П.
  6. Двухтактный генератор стирания и подмагничивания - на лампе Л4-1 типа 6Н1П.

Электрические показатели

Чувствительность не хуже: с микрофона 3 мВ, со звукоснимателя 200 мВ и с трансляционной линии 10 В.

Рабочий диапазон частот на скорости 9,53 см/сек - 63 - 10000 Гц, на скорости 4,76 см/сек - 80 - 5000 Гц.

Относительный уровень шумов: суммарный не хуже -40 дБ; свыше 200 Гц не хуже -50 дБ.

Коэффициент нелинейных искажений на линейном выходе 3%, на громкоговорителе 5%.

Напряжение на линейном выходе не менее 0,5 В.

Переходное затухание между соседними дорожками не хуже -30 дБ.

Относительный уровень стирания частоты 1000 Гц не хуже -60 дБ.

Регулировка тембра по высоким частотам +-5 дБ (на частоте 10 000 Гц). Регулировка тембра по низким частотам +-5 дБ (на частоте 63 Гц).

Выходная мощность - 3 Вт.

Питание: Питание магнитофона от сети переменного тока 50 Гц, напряжение 110, 127 или 220 В. Потребляемая мощность не более 110 Вт.

Электрическая схема

В магнитофоне применен универсальный усилитесь для записи и воспроизведения, который состоит из предварительного усилителя, оконечного усилителя и высокочастотного генератора. Основные узлы усилителя собраны на трех платах, соединяющихся разъемами.

Сигнал с универсальной головки ГУ в режиме воспроизведения через переключатель рода работы П1 и разделительный конденсатор С4 подается на управляющую сетку левой половинки лампы Л1 (плата 1).

В режиме записи на управляющую сетку той же лампы сигнал подается с гнезд "Микр", "3В", "Лин" через делитель входного сигнала R9R10R11R12. В режиме воспроизведения усиленный сигнал с анодной нагрузки лампы Л1 через раздельный конденсатор С3 подается на управляющую сетку лампы второго каскада, а затем с резистора R3 через конденсатор С2 поступает на плату 2. На последней размещены оконечный каскад усиления канала записи на лампе Л1 типа 6Н1П и предоконечный каскад канала воспроизведения на той же лампе; предоконечный каскад усиления и фазоинвертор на лампе Л2 типа 6Н2П и оконечный каскад по двухтактной схеме на лампах Л3 и Л4 типа 6П14П.

Коррекция частотной характеристики усилителя осуществляется коммутацией цепочки частотнозависимой обратной связи (плата 1), состоящей из элементов R5C8R7C6C7L1. Обратная связь охватывает второй и третий каскады усилителя. Дополнительная коррекция по току записи в области высоких звуковых частот обеспечивается цепочкой C7R28. В зависимости от скорости движения ленты коррекция частотной характеристики производится за счет шунтирующего действия на резистор R7 резонансного последовательного контура L1C6 (для скорости 9,53 см/сек) или L1C6C7 (для скорости 4,76 см/сек). Регулировка уровня записи магнитофона производится резистором R4, а уровня воспроизведения - резистором R3. Регулировка тембра раздельная: по низким частотам - резистором R6, а по высоким - R5.

Оконечный каскад на лампах Л3 и Л4 (плата 2) нагружен на четыре громкоговорителя, из которых два типа 2ГД-19 и два - 1ГД-9.

Генератор тока подмагничивания и стирания собран по двухтактной схеме на лампе Л1 типа 6Н1П (плата 3). В генераторе предусмотрена регулировка тока подмагничивания конденсатором С2. Частота генератора 55+-5 кГц.

Индикатор уровня записи собран на лампе Л1 типа 6Е1П и подключен к регулятору уровня записи R4. Сигнал поступает через резистор R24, цепочку частотной коррекции C15R25C13, диод Д1 и цепочку С14R26R27.

Питание анодных и сеточных цепей усилителя осуществляется от селенового выпрямителя АВС-120-270. Питание накала первой лампы Л1 производится от отдельного выпрямителя на диодах Д5 и Д6 типа Д7Ж. Для уменьшения фона в первом каскаде R14 параллельно нити накала включено переменное сопротивление, движок которого соединен с шасси.

Лентопротяжный механизм

Лентопротяжный механизм приводится в движение тремя электродвигателями типа ЭДГ-1М. Два двигателя служат для вращения в режиме перемотки, подтормаживания и рабочего хода правого и левого узлов и один для вращения ведущего вала.

На оси ведущего вала насажен массивный маховик, который приводится во вращение электродвигателем через промежуточные обрезиненные ролики. На валу двигателя имеется резиновая насадка, через которую передается вращение на центральный узел.

Вращение на левый и правый узлы передается от двух двигателей через насадку на валу двигателя и промежуточные ролики. С помощью рычага обрезиненные ролики могут отводиться от вала двигателя. Левый узел имеет специальное тормозное устройство, связанное с рычагом "Стоп-миг".

В режиме записи и воспроизведения ролик прижимается к ведущему валу. В режиме перемотки ролик отводится от вала, а лента от головок. Прижим ролика регулируется с помощью винтов.

Неисправности лентопротяжного механизма

Одной из наиболее часто встречающихся неисправностей лентопротяжного механизма магнитофона "Днiпро-12Н" является замедленное движение ленты, вызванное низким напряжением на электродвигателях либо отсутствием смазки в центральном электродвигателе. Для устранения неисправности следует в смазочное отверстие центрального электродвигателя ввести 2-3 капли машинного масла.

При прерывистом движении ленты неисправность следует искать в попадании смазки на промежуточный или прижимный ролики. Необходимо снять фальшпанель и мягкой тряпочкой, слегка смоченной в бензине или ацетоне, протереть поверхности промежуточных и прижимного роликов При этом нужно соблюдать меры предосторожности. При отсутствии перемотки влево или вправо неисправны правый или левый узел или их промежуточные ролики. Нужно проверить, не сгорели ли электродвигатели правого или левого узла. Отсутствие перемотки может быть вызвано попаданием масла на промежуточные ролики правого или левого узла. В таких случаях смазку необходимо удалить.

При появлении детонации проверяют степень прижима прижимного ролика к ведущему валу и чистоту поверхностей. Прижим ролика можно регулировать винтом.

Разборка и смазка магнитофона

Аналогична разборке и смазке магнитофона "Днепр-11".

Детали

Головка ГУ: ширина переднего зазора 5 мк, ширина заднего зазора 30 мк; число витков обмотки 2600 ПЭВ 0,05.

Головка ГС: ширина переднего зазора 100 мк; число витков обмотки 100 ПЭВ-10,31.

Трансформатор Tp1: обмотка I - 60 витков ПЭВ С,69; обмотка II - 800+600+500+800 витков ПЭВ-1 0,12.

Трансформатор Тр2: обмотка I - выводы 1-3 609 витков ПЭЛ 0,38, выводы 3-5 448 витков ПЭЛ 0,31, выводы 5-6 310 витков ПЭЛ 0,12; обмотка II - выводы 7-8 1272 витков ПЭЛ 0,2; обмотка III - выводы 9-13-10 37+37 витков ПЭЛ 0,38; обмотка IV - выводы 11-12 35 витков ПЭЛ 0,1

Катушки контура генератора (П З): обмотка I - выводы 9-10-12 190+190 витков ПЭЛ-1 0,16; обмотка II - выводы 6-7-8 32+32 витка ПЭЛ 0,33; обмотка Ill - выводы 1-2 70 витков ПЭЛ 0,33; обмотка IV - выводы 3-4 750 витков ПЭЛ-0,12

Катушка L3: (П1) 3280 витков ПЭЛ 0,07, индуктивность 48 +-5% мГн.

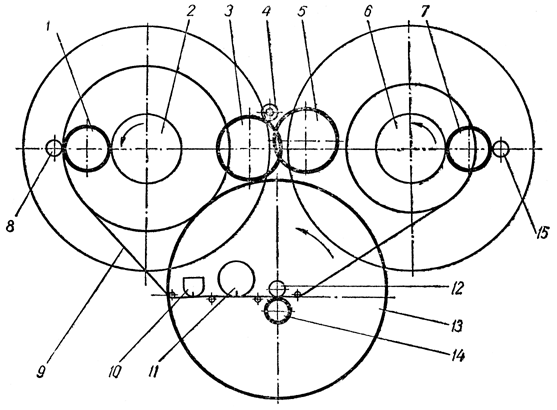

Кинематическая схема лентопротяжного механизма магнитофона "Днiпро-12Н"

Кинематическая схема лентопротяжного механизма магнитофона "Днiпро-12Н"

 1 - промежуточный ролик левого узла; 2 - левый узел; 3 -. промежуточный ролик переключателя скорости; 4 - электродвигатель с насадками; 5-промежуточный ролик переключателя скорости; 6-правый узел; 7 - промежуточный ролик правого узла; 8 - электродвигатель левого узла; 9 - лента; 10 - стирающая головка; 11 - универсальная головка; 12 - ведущий вал; 13 - маховик центрального узла; 14 - прижимный ролик; 15 - электродвигатель правого узла.

Литература:

  1. Принципиальная схема магнитофона "Днiпро-12Н"
  2. Описание и электрическая схема магнитофона в журнале Радио №7 за 1966 г.
  3. Описание и электрическая схема магнитофона - "Днiпро-12Н" в справочнике
  4. Инструкция по эксплуатации магнитофона "Днiпро-12Н"
