Осциллограф "Сага"

Осциллограф "Сага"

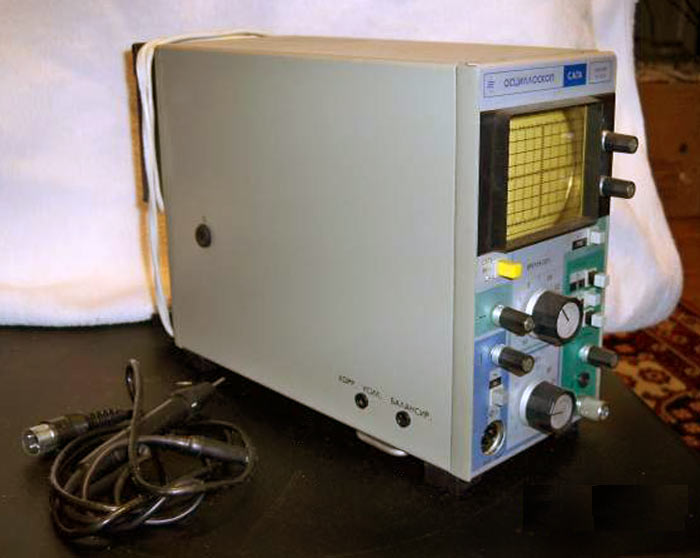

Осциллограф "Сага" выпускался с 1987 года на Вильнюсском заводе радиоизмерительных приборов им. 60-летия Октября. Осциллограф "Сага" упрощённый аналог "С1-94". Упрощению подверглись непринципиальные с точки зрения эксплуатации прибора в любительских условиях узлы. Основные характеристики осциллографа близки к "С1-94". Полоса пропускания усилителя вертикального отклонения нового осциллографа 0...7 МГц (время нарастания не менее 50 нс), чувствительность калиброванная в пределах от 5 мВ до 5 В на деление (есть переключаемый выносной делитель с коэффициентами деления 1:1 и 1:10). Основная погрешность калиброванных коэффициентов отклонения не превышает ±6% (с выносным делителем ±8%), поэтому прибор может заменить и аналоговые вольтметры постоянного и переменного токов. Диапазон калиброванных коэффициентов развертки от 50 нс до 50 мс на деление, погрешность не превышает ±6% (±10% на поддиапазоне 50 нс на деление). Внутренняя синхронизация возможна сигналами с частотой повторения от 20 Гц до 7 МГц. Прибор имеет выход пилообразного напряжения, что позволяет подключать к нему приставки (например, самодельный ГКЧ). Размер экрана 40х60 мм. Цена 165 рублей.

Литература:

  1. Электрическая схема осциллографа "Сага".
  2. Рекламное описание в журнале "Радио" № 5 за 1987 год.
