Переносная одноканальная радиостанция "РАТЕП"

Переносная одноканальная радиостанция "РАТЕП"

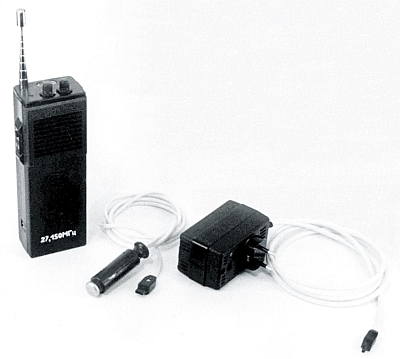

Переносная одноканальная радиостанция "РАТЕП" с I-кв 1990 года выпускало Серпуховское ОАО "РАТЕП".

Малогабаритная радиостанция ''РАТЕП'' рассчитна для ведения радиосвязи ЧМ с однотипными РС в гражданском диапазоне 27 Мгц. Частота в зависимости от исполнения имеет одно их шести значений: Р41П-1,1 27,150 МГц, 1,2 27,175 МГц, Р1,3 27,200 МГц, 1,4 27,225 МГц, 1,5 27,250 МГц, 1,6 27,275 МГц. Мощность передатчика в антенне 500 мВт. Максимальная девиация частоты 5 кГц. Уровень побочных излучений -40 дб. Чувствительность около 0,5 мкВ. Избирательность приёмника по соседнему и побочным каналам 40 дб. Номинальная выходная мощность усилителя НЧ приёмника 80 мВт. Напряжение питания 9 В. Индикация разряда аккумуляторов 7 В. Потребляемый ток на передачу 250 мА, в режиме активного приёма 50 мА, в режиме дежурного приёма 15 мА. Уверенная дальность связи в чистом поле 5 км, на пересечённой местности 1,5 км. Габариты РС 205х67х44 мм. Масса без аккумуляторов 0,8 кг. В комплект поставки входит: Радиостанция ''РАТЕП'' - 1 шт. Аккумулятор типа ЦНК-0,45 или НКГЦ-0,5 - 7 шт. Штеккер 2-х проводный Ш2П - 1 шт. Руководство по эксплуатации 1 шт. Упаковочная коробка 1 шт. Допускается комплектование радиостанции вместо аккумуляторов элементами А-316.

Литература:

  1. Инструкция по эксплуатации и схемы радиостанции "РАТЕП".
