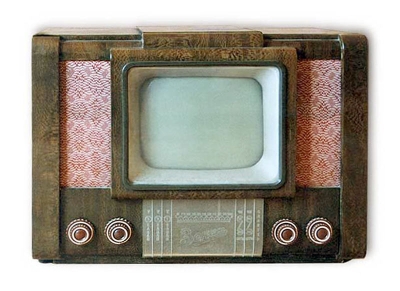

Телевизор "Зенит"

Телевизионный приёмник чёрно-белого изображения "Зенит" с начала 1953 года выпускал Московский радиотехнический завод.

Телевизор по электрической схеме и конструкции существенно не отличается от модели ''Север'' 3-й модификации. Он рассчитан на приём программ телевидения на любом из 3-х НЧ каналов и местных радиостанций на 2-х ЧМ поддиапазонах (66...73 мГц). Чувствительность телевизора 600 мкВ по изображению, 350 мкВ по звуку и 250 мкВ по радиоприёму. Четкость по горизонтали 450 линий. Выходная мощность усилителя 1 Вт. Потребляемая мощность 190 Вт при телеприёме и 100 Вт при приёме радио. Телевизор собран на металлическом шасси и заключён в деревянный полированный ящик размерами 645х470х455 мм, весит он 30 кг. В телевизоре 17 ламп и кинескоп 31ЛК2Б. При приёме радио используется 8 ламп. На передней панели модели расположены 7 сдвоенных ручек настройки, кроме переключателя диапазонов. Здесь находится шкала по краям которой расположены надписи каналов и радиостанций. При включении она освещается, указывая выбранный диапазон. Здесь размещены и два громкоговорителя. Ручки регулировки разверток, линейности кадровой развертки, размера кадра по вертикали и горизонтали выведены на заднюю часть шасси. Там же смонтирован переключатель напряжения сети, предохранитель, гнёзда антенны и звукоснимателя. Футляр телевизора имеет съёмное металлическое дно открывающее доступ к радиодеталям, узлам и монтажу.

Литература:

  1. Описание телевизора в справочнике Ельяшкевича.
  2. Описание телевизора в справочнике НИРТ.
