Телевизор "Звезда"

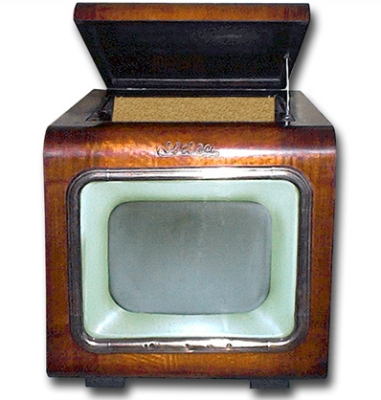

Телевизионный приёмник чёрно-белого изображения "Звезда" с начала 1953 года выпускал Казанский завод Радиоприбор.

Настольный однопрограммный телевизор "Звезда" в работает в одном из первых трёх каналов. В нём применёно 16 ламп, 3 диода и кинескоп 31ЛК2Б. Размер изображения 195х260 мм. Чёткость картинки в центре 450 линий. Питание от электросети 110, 127 или 220 в. Потребляемая мощность 220 Вт. Чувствительность 1200 мкВ. Выходная мощность 1 Вт. Корпус телевизора из дерева, полирован, размером 465х580х430 мм. Вес телевизора 35 кг. В верхней части, под крышкой находится пульт с ручками управления и громкоговорителями. При поднятии верхней крышки телевуизор включается и открывается доступ к управлению. Крышка служит и отражателем звука. Сзади расположены все вспомогательные ручки: тембр, размер по вертикали и горизонтали, частота кадров и строк. Под днищем аппарата выведена ручка для подстройки гетеродина. Внутренняя приёмная антенна позволяет вести приём вблизи телецентра или в верхних этажах зданий на удалении до трёх километров. Ориентируется она вращением специального сектора. Задняя стенка съёмная, с колодкой и шнуром питания. Телевизор ''Звезда'' в 1954 году был модернизирован и по конструкции и схеме стал сходен с моделью ''Авангард'' 2-й модернизации. Краткие технические данные 2 варианта телевизора: Размер изображения 180х240 мм. Ламп 18. Диодов 4. Габариты телевизора 420х485х570 мм. Масса 35 кг.

Литература:

  1. Электрическая схема первого телевизора а так же расположение и назначение ламп для 1 и 2 вариантов.
