Телевизор "Знамя"

Телевизор "Знамя"

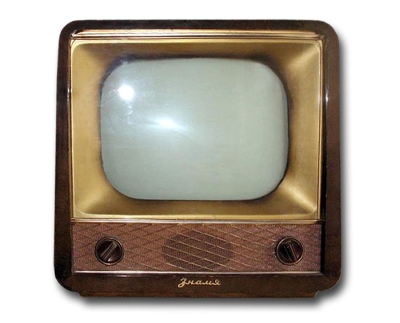

Телевизионный приёмник чёрно-белого изображения "Знамя" с I-кв 1956 года выпускал Ленинградский завод имени Козицкого.

Настольный телевизор ''Знамя'' обеспечивает приём ТВ программ в 5 каналах и ЧМ радиовещания в трёх поддиапазонах. Оформлен он в деревянном полированном футляре размером 500х465х485 мм. Вес его 28 кг. Питается телевизор от сети 110, 127 или 220 В, потребляя мощность 130 при приёме ТВ и 65 Вт при приёме радио. Для приёма на небольших расстояниях есть встроенная антенна. Регуляторы для настройки выведены на переднюю и боковую, правую стенки. Другие, дополнительные регуляторы находятся сзади. На необходимое напряжение сети телевизор переключают перестановкой предохранителей. При напряжении 220 вольт предохранители ставят на 2, а при 127 и 110, на 4 А. При дальнем или слабом сигнале антенна подключается в гнездо 1:1. Если же контрастность большая, то в гнездо 1:10, а в первое вставляют согласующий штеккер. Телевизор имеет 15 радиоламп, 5 диодов и кинескоп 43ЛК2Б с прямоугольным экраном и электростатической фокусировкой луча. ВЧ тракт - супергетеродин с разделением сигналов. В телевизоре отсутствует вход усилителя НЧ для звукоснимателя. В ТВ применена схема синхрониизации строк, которая обеспечивает точное поддержание чересстрочной развёртки. Телевизор имеет один ромкоговоритель спереди, другой на левой стенке. Мощность НЧ 1 Вт. Диапазон частот 100...6000 Гц. Чувствительность 200 мкв.

Литература:

  1. Первая реклама ТВ в Радио № 4 за 1956 год.
  2. Реклама ТВ в журнале "Техника Молодёжи" за 1956 год.
  3. Описание ТВ в Радио № 5 за 1956 год.
  4. Брошюра для владельца ТВ.
  5. Статья о выпуске ТВ в Радио № 12 за 1956 год.
  6. Инструкция по эксплуатации.
  7. Описание ТВ в справочнике НИРТ
  8. Описание в книге Ельяшкевича.
