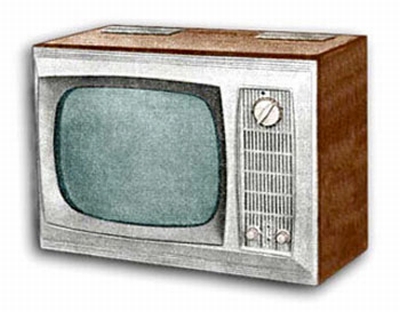

Телевизор "Воронеж-6"

Телевизионный приёмник чёрно-белого изображения "Воронеж-6" с 1963 года выпускал Воронежский завод "Электросигнал".

Новый телевизор 3-го класса ''Воронеж-6'' (тип УНТ-35) пришёл на смену моделям серии ''Воронеж''. Он был выполнен по унифицированной схеме и конструкции по которой с начала 1964 года производилсь телевизоры: ''Рекорд-64'', ''Рассвет'', ''Аэлита'', ''Снежок'', ''Весна-3'' и некоторые другие. Телевизор ''Воронеж-6'' был первым в линейке новых моделей. Он выполнен на кинескопе 35ЛК2Б и рассчитан для работы в любом из 12-ти каналов. Четкость изображения в центре экрана по горизонтали составляет 400 линий, по вертикали 500 линий. Число различимых градаций яркости по испытательной таблице - 0249 не менее 8. Чувствительность телевизора на всех каналах около 200 мкВ. Полоса эффективно воспроизводимых звуковых частот 150...5000 Гц при неравномерности 14 дБ. Звуковое давление при выходной мощности 0,5 Вт развиваемое громкоговорителем 1ГД-18 - 3 бар. Телевизор питается от сети переменного тока с напряжением 127 или 220 В. Потребляемая ТВ мощность - 120 Вт Электрическая схема телевизора разбита на несколько функциональных блоков, что позволяет производить их предварительную регулировку перед сборкой. Переключатель телевизионных каналов ПТК-5С отличается высокой надежностью, меньшей потребляемой мощностью и новыми промежуточными частотами. Стоимость телевизора 189 рублей.

Литература:

  1. Описание и схема телевизора в Радио № 12 за 1963 год.
