Телевизор "Восход"

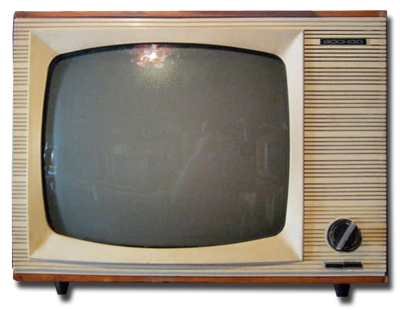

Телевизионный приёмник чёрно-белого изображения "Восход" с 1965 года выпускал Киевский радиозавод.

Унифицированный телевизионный приёмник 2-го класса ''Восход'' (УНТ-47-1) собран на кинескопе 47ЛК1Б, но завод мог ставить и кинескопы 47ЛК2Б или же 47ЛК2Б-С. Телевизор содержит 17 радиоламп и 20 полупроводниковых приборов. Размер видимого изображения на экране 305х384 мм. Телевизор работает в любом из 12 телевизионных каналов и обладает чувствительностью 50 мкВ. Диапазон воспроизводимых звуковых частот 100...10000 Гц. Номинальная выходная мощность канала звукового сопровождения 2 Вт. Питание от электрической сети переменного тока напряжением 110, 127 или 220 В. Потребляемая мощность 180 Вт. Габариты телевизора 590х460х330 мм. Масса 26 кг. Телевизор "Восход-2" (УНТ-47-1) выпускаемый с I-кв 1968 года ничем кроме внешнего оформления не отличается от телевизора "Восход", но здесь уже ставился только кинескоп 47ЛК2Б или 47ЛК2Б-С.

Литература:

  1. Описание ТВ УНТ-47-1 в справочнике Ельяшкевича.
  2. Электрическая схема ТВ УНТ-47-1.
