Телевизоры "Воронеж"

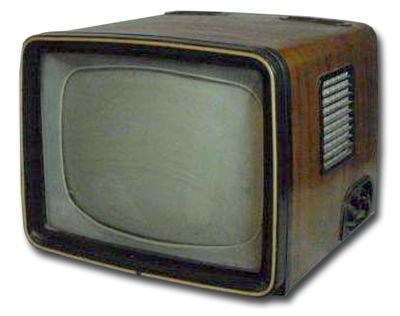

Телевизионный приёмник чёрно-белого изображения "Воронеж" с IV-кв 1958 года выпускал Воронежский завод Электросигнал.

Телевизоры ''Воронеж'' выпускались в трёх вариантах исполнения по общей электрической схеме (с небольшими изменениями) и конструкции. Первый вариант выпускали на кинескопе типа 35ЛК2Б, с размером экрана 210х280 мм, второй на кинескопе типа 43ЛК3Б и третий на кинескопе типа 43ЛК2Б. Второй и третий варианты с размером экрана 360х270 мм. Габариты телевизора 445х385х580 мм, вес 1-го варианта 23 кг, 2-го и 3-го - 25 кг. В любой модели применено по 14 радиоламп и 10 диодов. Схема и конструкция телевизоров за малозначительными изменениями аналогична телевизору ''Неман''. Телевизоры "Воронеж предназначены для приёма программ в любом из 12-ти каналов. Чувствиительность любого телевизора - 200 мкВ. Разрешающая способность 500 линий. Номинальная выходная мощность звука - 0,5 Вт. Диапазон звуковых частот 100...8000 Гц. Футляр телевизора сделан из фанеры и имитирован под ценные породы дерева. Лицевая панель футляра и щитки, где находятся ручки управления сделаны из твёрдосплавной пластмассы. Футляр крепится к шасси и снимается вверх. Питание производится от сети 110, 127 или 220 В по автотрансфрматорной, а с 1961 года по трансформаторной схеме. Потребляемая мощность 140 Вт. Основные ручки расположены на правой стенке, это выключатель сети, громкость, настройка, переключатель каналов, контрастность и яркость. Слева находятся размер по горизонтали и вертикали, частота кадров и строк. Сзади находятся гнёзда антенн, предохранитель и переключатель напряжения. Телевизор 2-го варианта стал основным в производстве.

Литература:

  1. Описание и схемы ТВ в справочнике НИРТ.
  2. Описание моделей в Радио № 2 за 1960 год.
  3. Инструкция по эксплуатации
