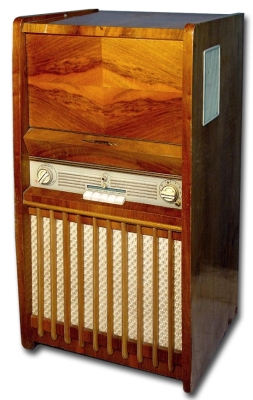

Проекционный телевизор "Топаз"

Телевизионный приёмник чёрно-белого изображения "Топаз" с начала 1961 по 1963 год включительно выпускал Московский завод телевизионной аппаратуры.

Автор разработки инж. В.Я.Ротенберг. Всего изготовлено 1.115 экземпляров. Телевизор был подготовлен к выпуску ещё в конце 1959 года. Единственный в своей категории телевизор ''Топаз'', выпускаемый на базе ТВ ''Москва'' проекционный телевизор, собранный на 29 лампах, предназначен для приёма передач ч/б изображения и просмотра их на экране размером 900х1200 мм. Телевизор может использован для приёма радиостанций в диапазоне УКВ. Чувствительность в 75 мкВ позволяет вести приём на наружную антенну до 100 км от студии. Качественное звучание при мощности усилителя до 10 Вт и полосе воспроизводимых частот 60...12000 Гц обеспечивается АС из 5 громкоговорителей, 2 из которых (4ГД-1) установлены фронтально на передней панели, а 3 других (2 типа 2ГД-3 и ВГД-1) предназначенных для воспроизведения средних и высоких частот установлены в специальном футляре который крепится на раме проекционного экрана. Большой экран и мощный звук, дают возможность использовать телевизор в больших помещениях. Установка выполнена в напольном оформлении. Футляр из ценных пород дерева. Алюминиевый экран в раме с размерами 1045х1345х70 мм с двумя складными подставками ставится в 2,5 метрах от телевизора. Ручки управления как в телевизоре ''Рубин-102''. В установке используется кинескоп типа 6ЛК1Б с оптико-механической системой. Имеется проводной пульт ДУ для управления яркостью и громкостью. Масса установки 53, экрана 17 кг. Потребляемая мощность от эл. сети 270 Вт при телеприёме и 100 Вт при радиоприёме.

Литература:

  1. Инструкция по эксплуатации и схемы ТВ
