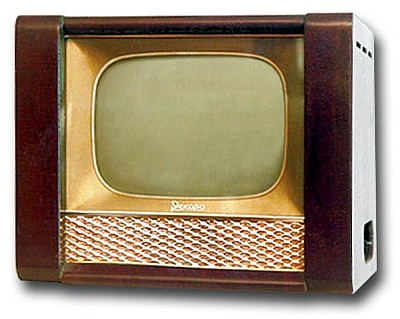

Телевизионные приёмники "Рекорд", "Рекорд-А"

Телевизионный приёмник чёрно-белого изображения "Рекорд" с начала 1956 года выпускали Воронежский, Александровский и Бакинский радиозаводы.

Телевизор ''Рекорд'' работает в первых 5-ти каналах,а так же принимает программы УКВ-ЧМ радиостанций. Он изготовлен на металлическом каркасе и закрыт ящиком отделанным под ценные породы дерева. Модель имеет размеры 485х425х525 мм и массу 24,5 кг. Питание от сети 110, 127 или 220 в, потребляемая мощность 140 Вт при приёме телевидения и 75 Вт при приёме радио. Чувствительность телевизора 200 мкВ. Выходная мощность звука на динамике 1ГД-9 около 1 Вт. Основные регуляторы для управления находятся справа футляра, в специальной нише. Вспомогательные, с правой стороны задней стенки. Сзади размещены гнезда антенн, предохранитель и два переключателя напряжения сети. На горловине трубки находятся магниты центровки и ионной ловушки, закрытые колпаком. В телевизоре применено 16 радиоламп, трубка 35ЛК2Б, 6 диодов, автотрансформаторная схема блока БП. Шасси ТВ находится под напряжением сети, поэтому его нельзя заземлять, а когда он включён касаться его металлических частей или снимать ручки управления. С 1958 года заводы выпускали телевизор ''Рекорд-А'', который имел схожие параметры и вид телевизора ''Рекорд'', но в связи с применением трансформаторного БП мощность потребления снизилась и шасси не было под напряжением. В процессе выпуска телевизоров в их схему вносили изменения, так некоторые партии имеют 10 и 12 диодов, другие номиналы деталей.

Литература:

  1. Cправочнике НИРТ.
  2. Cправочник С.А.Ельяшкевича.
  3. Журнал "Радио" № 2 за 1957 год.
  4. Брошюра МРБ № 420 за 1961 год.
  5. Брошюре МРБ № 519 за 1964 год.
  6. Брошюра "Памятка телезрителю".
