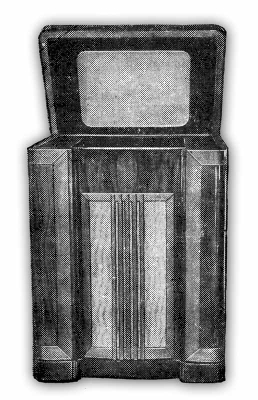

Проекционный телевизор "Т-4-50"

Телевизионный приёмник чёрно-белого изображения "Т-4-50" разработан в 1950 году одним из институтов промышленности средств связи.

Проекционный телевизор "Т-4-50" предназначен для приёма и демонстрации телевизионных программ в больших аудиториях. Проекционный кинескоп установлен в корпусе, а изображение через систему зеркал и линз проецируется на экран находящийся в крышке телевизора. Телевизор "Т-4-50" был эксперементальныи и изготовлен лишь в количестве нескольких экземпляров.

Литература:

  1. Журнал "Радио" № 2 за 1953 год.
john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

ПРОЕКЦИОННЫЙ ТЕЛЕВИЗОР Т-4-50

Широкое развитие отечественного электронного телевидения с вещанием на массовую аудиторию началось в 50-е гг. XX в. К этому времени в СССР был принят стандарт телевидения с разложением на 625 строк, существующий до настоящего времени. Первым массовым телевизионным приемником индивидуального пользования стал телевизор КВН-49. Обычно к экрану, из-за малых его размеров – 100х145 мм, приставлялась заполненная дистиллированной водой линза, дающая примерно двукратное увеличение. В этот период технология производства кинескопов больших размеров находилась в стадии разработки, проводились работы по созданию проекционных телевизионных систем. Такие системы давали возможность получить на экране увеличенное изображение, как в кино.

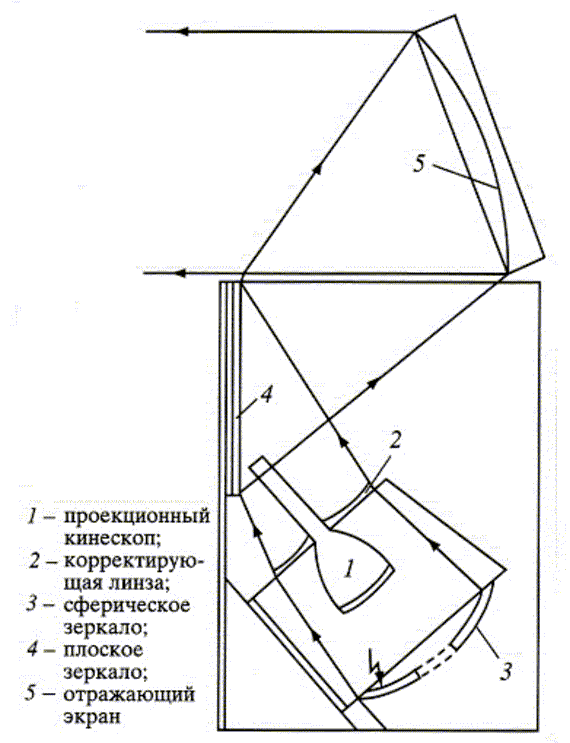

В 1950 г. телелабораторией Министерства промышленности средств связи в Ленинграде был разработан проекционный телевизор Т-4-50, оптическая схема которого представлена на рисунке.

На проекционном кинескопе (1) с диаметром экрана 10 см воспроизводится изображение размером 5,6х7,5 см. Световой поток с этого экрана отбрасывается сферическим отражательным зеркалом (3), проходит через корректирующую линзу (2) на плоское зеркало (4), отражается от него и падает на отражающий экран (5) размером 38,1х50,8 см, находящийся в откидной крышке.

Проекционный телевизор Т-4-50 был смонтирован в деревянном корпусе размерами 108х78х56 см и имел 35 радиоламп. Приемные каналы были выполнены по супергетеродинной схеме, имели общую ступень усиления высокой частоты, гетеродин и усилитель. Питание осуществлялось от сети переменного тока напряжением 110, 127 или 220 в. Для настройки телевизора имелось 12 ручек. Однако качество изображения было достаточно низким. Срок службы первых проекционных кинескопов был небольшим (100 ч). Опытные образцы проекционного телевизора Т-4-50 были выпущены ограниченной партией.

Отечественной промышленностью разрабатывались различные варианты проекционных систем телевидения. В 1953 г. в кинотеатре «Эрмитаж» демонстрировалось черно-белое изображение на экране размером 4х3 м. Проекционная аппаратура была смонтирована Московским научно-исследовательским институтом телевидения. В начале 1956 г. завод «Рубин» приступил к серийному производству первого в стране пятиканального проекционного телевизора «Москва» с выносным экраном размером 90х120 см и высококачественной многополосной акустической системой. В настоящее время телевизор может служить основой домашнего кинотеатра. Телевизионное проекционное оборудование используется в различных сферах человеческой деятельности.

В 1951 г. проекционный телевизор Т-4-50 был передан ленинградским предприятием п/я 431 (ныне НИИ Телевидения, Санкт-Петербург) в Политехнический музей. Опытная эксплуатация первого отечественного проекционного телевизора стала основой для последующего решения технологических задач по созданию катодолюминесцентных проекционных кинескопов, оптических систем и проекционных экранов.

Б.Ф.Чуйко
