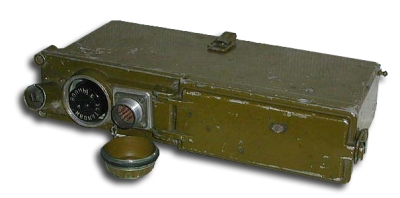

Радиостанция "Р-116" (Ландыш)

Радиостанция "Р-116" (Ландыш) выпускалась с 1950 года.

"Р-116" переносная, армейская, ранцевая, 10 канальная, симплексная УКВ радиостанция диапазона 6,17...5,85 м. Радиостанция собрана по трансиверной схеме. Приёмник собран по схеме прямого усиления и имеет 3 каскада: УВЧ, сверхрегенеративный детектор, УНЧ. Функции усилителя ВЧ и НЧ сигналов выполняет одна и таже радиолампа 2Ж27П. При передаче с помощью соответствующих переключений каскад сверхрегенеративного детектора превращается в задающий генератор. Этот каскад работает на лампе 2Ж27П. Амплитудная модуляция производится в выходном каскаде, собранном на лампе 2П29П. В комплект радиостанции входия гибкая штыревая антенна "Куликова" высотой 0,95 м и штыревая антенна высотой 1,45 м. Дальность уверенной двухсторонней связи на штыревую антенну высотой 1,45 м с однотипной радиостанцией до 1 км. Работоспособность беспоисковость и бесподстроечность связи, сохраняются как при нахождении радиостанций в одинаковых температурных условиях в пределах +50 -40° C. Питание радиостанции осуществляется от сухой, комбинированной анодно-накальной батареи ''БАНСС-18М''.

Основные характеристики:

  • Диапазон частот 48,65 - 51,35 MHz (10 каналов, шаг 300 Hz).
  • Модуляция - АМ.
  • Установка частоты - переключатель на 10 положений.
  • Чувствительность приёмника 6 мкВ.
  • Выходная мощность передатчика около 60 мВт.
  • Время непрерывной работы 12...18 часов (при соотношение приём/передача 3:1).
  • Габариты радиостанции 310х325х170 мм;
  • Масса 4,2 кг.

Литература:

  1. Описание радиостанции "Р-116" в журнале Радио № 11 за 1968 год.
