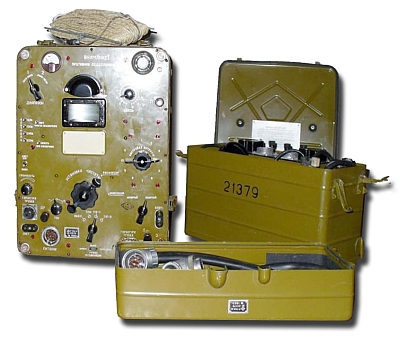

Радиостанция "Р-104М" (Кедр)

Армейская переносная коротковолновая симплексная радиостанция "Р-104М" (Кедр). Выпуск с 1955 года.

Радиостанция ''Р-104М'' отличается расширенным диапазоном 1,5...4,75 Мгц и небольшими изменениями электрической схемы.

Коротковолновая приемопередающая телефонно-телеграфная с амплитудной модуляцией и механическим полудуплексом радиостанция типа Р-104М предназначается для связи в диапазоне 1500 - 4250 кгц. Радиостанция Р-104М выпускается в четырех вариантах: Р-104АМ3, Р-104М, Р-104УМ и Р-104УМУ. Варианты Р-104АМ3 и Р-104М—автомобильные, вариант Р-104УМ — стационарный (ящичный), вариант Р-104УМУ — носимый. Каждый из этих вариантов выполнен с целью обеспечения 2-х видов работы и транспортировки: — возимый, для работы полной мощностью и транспортировки автомобилем; — носимый, для работы уменьшенной мощностью и переноски 2-мя радистами. Переход с одного вида работы радиостанции к другому осуществляется сменой источников питания, при которой одновременно изменяется мощность передатчика. Полный комплект радиостанции Р-104АМ3 или Р-104М размещается и транспортируется в специально оборудованном автомобиле типа УАЗ-469 и приспособлен к работе на ходу и на стоянке. В автомобильной радиостанции Р-104АМ3 устанавливается УКВ радиостанция Р-105М с усилителем мощности УМ-3 для обеспечения связи на ходу и на стоянке автомобиля с однотипной радиостанцией. Автомобильный вариант Р-104М радиостанцией Р-105М и УМ-3 не комплектуется, но возможность установки и работы УКВ радиостанций (Р-105М, Р-108М, Р-109М) с усилителем мощности УМ-3 обеспечивается. В радиостанциях Р-104АМ3 и Р-104М предусмотрена возможность подзаряда аккумуляторов от генератора автомобиля УАЗ-469. Радиостанция Р-104УМ (стационарная) транспортируется в 4-х укладочных ящиках. Радиостанция Р-104УМУ транспортируется в одном ящике. Для работы радиостанции в носимом варианте используются приемопередатчик и упаковка питания с аккумуляторами, антеннами и др. Радиостанция работоспособна в условиях тряски на ходу автомобиля по разным дорогам, при разных скоростях движения и при переноске радиостанции радистом (шагом, бегом или ползком). Радиостанция переносит без повреждения все виды транспортировки. Радиостанция сохраняет полную работоспособность в переменных климатических условиях при температуре от -40°С до +50°С и при относительной влажности воздуха до 98%, при температуре +40°С.

В полный комплект автомобильной радиостанции Р-104АМ3 входят:

  • Приемопередатчик Р-104М.
  • Упаковка питания с аккумуляторами 2КН-24 — 2 шт.
  • Блок питания.
  • Пульт командира.
  • Сумка радиста.
  • Зарядно-распределительный щиток.
  • Аккумуляторные батареи типа 6-СТ-60-ЭМ (6-СТ-54--ЭМ) —2 шт. (из них одна запасная).
  • Аккумуляторные батареи типа 2КН-24 — 2 шт. (запасные).
  • Сумки с такелажным имуществом — 2 шт.
  • Согласующая приставка.
  • Ящик с запасным имуществом.
  • Кабели соединительные (комплект).
  • Радиостанция Р-105М с аккумуляторами типа КН-14— 8 штук (из них 4 шт. запасных) или 4 аккумулятора 2КНП-20 (из них 2 шт. запасных).
  • Блок умощнения УМ-3 с блоком питания БП-150.
  • Запасное имущество к радиостанции Р-105М.
  • Запасное имущество к блоку умощнения УМ-3 и блоку питания БП-150.

В полный комплект автомобильной радиостанции Р-104М входят:

  • Приемопередатчик Р-104М.
  • Упаковка питания с аккумуляторами 2КН-24 — 2 шт,
  • Сумка ралиста.
  • Блок питания.
  • Пульт командира.
  • Зарядно-распределительный щиток.
  • Аккумуляторные батареи 6-СТ-54-ЭМ (6-СТ-60-ЭМ) — 2шт. (из них одна запасная).
  • Аккумуляторные батареи 2КН-24 — 6 шт. (запасные).
  • Такелажное имущество.
  • Ящик с запасным имуществом.
  • Согласующая приставка.
  • Кабели соединительные (комплект).

В полный комплект ящичной радиостанции Р-104УМ входят:

  • Приемопередатчик Р-104М.
  • Упаковка питания с аккумуляторами 2КН-24 — 2 шт.
  • Блок питания.
  • Аккумуляторные батареи типа 5КН-45К или 5КН-55 — 4 шт. (из них 2 штуки запасных).
  • Аккумуляторные батареи 2КН-24 — 6 шт. (запасные).
  • Антенные укладки — 2 шт.
  • Согласующая приставка.
  • Бензоэлектрический агрегат АБ-1-П/30.
  • Сумка радиста.
  • Ящик с запасным имуществом.

В полный комплект носимой радиостанции Р-104УМУ входят:

  • Приемопередатчик Р-104М. 2. Упаковка питания с аккумуляторами 2КН-24—2 шт.
  • Сумка радиста.
  • Аккумуляторные батареи 2КН-24—4 шт. (запасные).
  • Сумка с антенным имуществом.
  • Коробка с запасным имуществом.

Полный состав радиостанций перечисленных вариантов приведение формуляре на радиостанцию.
Общий вес полного комплекта радиостанции Р-104АМЗ составляет 1870 кг (без обслуживающего персонала).
Общий вес полного комплекта автомобильной радиостанции Р-104М составляет 1817 кг.
Комплект носимого варианта включает в себя приемопередатчик и упаковку питания. Он переносится и обслуживается двумя радистами.
Общий вес комплекта носимого варианта составляет 39,5 кг при весе приемопередатчика с чехлом, подушкой и переносными ремнями не более 21,5 кг.
Общий вес комплекта радиостанции Р-104М в ящичном варианте (Р-104УМ) составляет 227 кг без укладочных ящиков (нетто) и 360 кг с ящиками (брутто).
