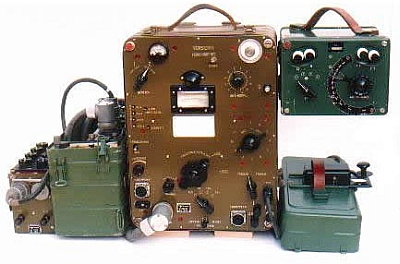

Радиостанция "Р-104" (РДС)

Армейская переносная коротковолновая симплексная радиостанция "Р-104" (РДС) выпускалась с 1949 года.

Состояла на вооружении с 1949 года. Производились стационарный, возимый и носимый варианты.

Радиостанция ''Р-104'' предназначена для симплексной коротковолновой связи в диапазоне частот от 1,5 до 3,75 Мгц в двух поддиапазонах. Она собрана по трансиверной схеме. В приёмный тракт входит один каскад УВЧ, смеситель для режима телефона, смеситель для режима телеграфа с кварцевым фильтром, двухкаскадный усилитель ПЧ с фильтрами и усилитель НЧ, используемый при передаче как усилитель модулирующего сигнала. Гетеродин - перестраиваемый LC-генератор, работающий в диапазоне частот 2,19-3,57 Мгц. При работе на первом поддиаппазоне принимаемый сигнал вычитается из сигнала гетеродина для получения ПЧ которая равна 690 Кгц, а при работе на втором поддиапазоне из принимаемого сигнала вычитается сигнал гетеродина. При работе на передачу с сигналом перестраиваемого гетеродина, смешивается сигнал кварцевого генератора частотой 690 Кгц. Амплитудная модуляция осуществляется в выходном каскаде передатчика, в котором используется лампа ГУ50 (в возимом варианте радиостанции) или лампа 4П1Л (в носимом варианте). Для согласования с разными типами антенн в комплект радиостанции входит антенное согласующее устройство. Источник питания радиостанции выполнен в виде отдельного блока. Настройка на частоту осуществляется по визуальной круглой механической шкале. Напряжение питания радиостанции в носимом варианте аккамуляторы напряжением 4,8 вольт. Масса радиостанции 21,5 кг, масса всего комплекта 39,5 кг. Выходная мощность на эквиваленте антенны в возимом варианте 20/10 Вт АМ/СW, в носимом варианте 3.5/1 Вт соответственно.
