Телевизор "Рубин"

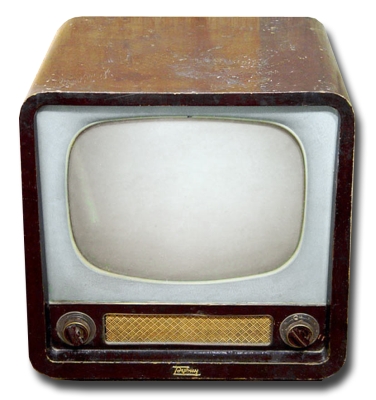

Телевизионный приёмник чёрно-белого изображения "Рубин" с I-кв 1956 года выпускал Московский телевизионный завод.

Телевизор ''Рубин'' работает в любом из 5 каналов, может принимать местные УКВ станции, имеет вход звукоснимателя. Телевизор конструктивно состоит из двух шасси; приёмных каналов с выпрямителем и блока развёрток с синхронизацией. 2 шасси и кинескоп с блоком ПТП смонтированы в футляре и соединены электрически. Два громкоговорителя находятся в нижней части футляра спереди. Футляр деревянный, полированный с размерами 485х490х420 мм. Вес телевизора 30,5 кг. Питание от электрической сети. Кинескоп 43ЛК2Б (3Б) с электростатической фокусировкой луча и ионной ловушкой. Основных регуляторов - шесть. Четыре из них сдвоены и выведены на переднюю панель. Вспомогательные ручки находятся сзади. Аппарат работает с комнатной и наружной антенной. Задняя стенка футляра съемная, в ней есть вырезы для доступа к ручкам регулировки, переключателю сети и гнёздам. Горловина трубки кинескопа закрывается колпаком, прикрепленным к задней стенке. С изменением уровня входного сигнала работает АРУ. При дальнем и неустойчивом приёме включается схема автоподстройки частоты строк. Чувствительность телевизора 200 мкВ. Выходная мощность УНЧ 2 Вт. Диапазон звуковых частот 80...8000 Гц. Потребляемая мощность 150 Вт, а при приёме ЧМ - 70 Вт. В конце 1956 года при практически неизменном оформлении телевизор был модернизирован в ''Рубин-А'', а в начале 1957 года в ''Рубин-2''. Была произведена корректировка номиналов в электрической схеме и небольшие её изменения. Параметры модернизированных моделей, кроме повышения чувствительности до 100 мкВ и их внешнее оформление прежние. Первые выпуски телевизоров ''Рубин'' имели габариты 500х495х430 мм, а массу 38,5 кг. Затем габариты и масса ТВ за счёт дерева футляра были уменьшены. Для увеличения ассортимента выпускаемых телевизор с начала 1956 года завод одновременно выпускал телевизор с наименованием "Топаз", который по электрической схеме, конструкции и внешнему оформлению практически аналогичен телевизору "Рубин".

Литература:

  1. Описание ТВ "Рубин" в справочнике.
  2. Брошюра о ТВ.
  3. Электрические схемы ТВ "Рубин/А".
  4. Инструкция по эксплуатации ТВ "Рубин-А".
  5. Описание в Радио № 7 и 8 за 1957 год.
  6. Брошюры о ТВ "В помощь технику № 1".
  7. Брошюры о ТВ "В помощь технику № 2".
