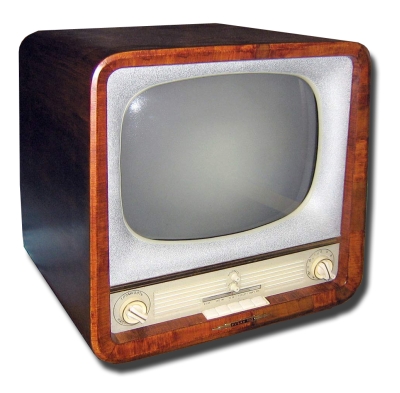

Телевизор "Рубин-102"

Телевизионный приёмник чёрно-белого изображения "Рубин-102" с I-кв 1957 года выпускал Московский завод телевизионной аппаратуры.

Телевизор ''Рубин-102'', первая опытная партия имела название ''Рубин-101'' представляет собой настольный телевизионный приёмник 2-го класса в конструкции которого были использованы последние достижения телевизионной техники тех лет. Телевизор принимал передачи в любом из 12-ти телевизионных каналов и ЧМ радиостанции в диапазоне 64,5...73 Мгц. Имеются гнёзда для подключения звукоснимателя и магнитофона. В модели применено 19 ламп, 9 диодов и кинескоп 43ЛК2Б (3Б). Чувствительность телевизора в 75 мкВ совместно с АРУ и устойчивой от помех синхронизацией, позволяет вести уверенный приём на наружную антенну в радиусе до 80-100 км от телецентра. Четкость по вертикали 450...500, по горизонтали 500...550 строк (вторые значения для центра экрана трубки, а первые для её краев). Количество градаций оттенков по испытательной таблице 0249 8. Полоса частот звукового тракта 80...8000 Гц, при неравномерности 14 дБ и звуковом давлении развиваемом двумя фронтальными громкоговорителями типа 1ГД-9 не менее 8 бар. Телевизор потребляет от сети мощность 150 Вт (УКВ-ЧМ 60 Вт). Телевизор имеет клавишный переключатель которым производится включение и выключение, переключение на приём радиостанций и изменение тембра звучания. Основные ручки управления находятся на передней панели. Вспомогательные ручки, гнёзда антенны, звукоснимателя и переключатель напряжения - выведены на заднюю сторону. Чтобы избавиться от искажений изображения имеется специальная ручка; корректор четкости. Есть возможность подключения пульта дистанционного управления с гибким 5-метровым шнуром, который позволяет регулировать яркость изображения и громкость звучания. Пульт ДУ в комплекте не был. Навесной монтаж выполнен на 2 горизонтальных шасси. Футляр размером 495х48х435 мм фанерован ценными породами дерева и декоративной пластмассой. Вес модели 35,5 кг. Телевизор "Рубин-102" постоянно модернизировался, получая букву после цифр 102. Телевизор "Рубин-102А" выпускался с 1959 года, "Рубин-102Б" выпускался с 1961 года, "Рубин-102В" выпускался с 1963 года. Модернизированные телевизоры отличались от базового только схемными усовершенствованиями. Всего телевизоров марки ''Рубин'' всех индексов с 1957 по 1967 год было выпущено 1328573 экземпляра.

Литература:

  1. Инструкция по эксплуатации.
  2. Описание в справочнике Ельяшкевича.
  3. ТВ в справочниках НИРТ.
  4. ТВ в бр. МРБ 489.
  5. Описание в журнале "Радио" №9 за 58 г.
  6. Описание в журнале "Радио" №5 за 59 г.
  7. Описание в брошюре ВРТ-4.
  8. Описание в брошюре ТК № 5.
