Телевизор "Рембрандт" (Rembrandt FE-852/D)

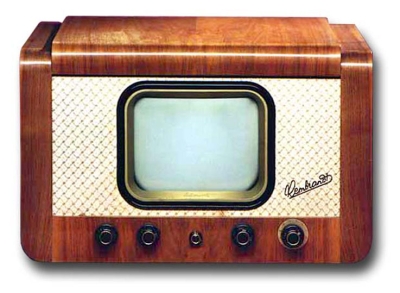

Телевизор "Рембрандт" (Rembrandt FE-852/D). Завод Саксенверк. Выпуск с 1953 года.

Телевизор ''Рембрандт'' (модель FE-852D) - производился с мая 1953 года в Германской Демократической Республике городе Радеберг. Телевизор ''Рембрандт'' (FE-852) с 1954 по 1957 год экспортировался в СССР. Это был адаптированный для условий эксплуатации в СССР вариант, в нём отсутствовала средняя ручка регулировки ''Чёткость''. Телевизор для СССР (FE-852) предназначен для приёма телевизионных программ в первых 3-х каналах, УКВ радиостанций, работающих в диапазоне 66-67,5 Мгц, а также прослушивания грамзаписи от внешнего ЭПУ. Телевизор собран в деревянном полированном ящике, размером - 675х435х430 мм, его масса 35 кг. Питание осуществляется от электросети переменного тока, напряжением 110, 127 или 220 в. При просмотре телевизионныхпрограмм потребляется мощность 210 Вт, при приёме радиостанций 105 Вт. В телевизоре 22 радиолампы. Радиоканалы собраны по супергетеродинной схеме, с раздельным усилением ПЧ изображения и звукового сопровождения. Кинескоп круглый, типа HF-2963, диаметром 30 сантиметров и размером изображения 180х240 мм, защищён небьющимся стеклом. Кинескоп типа HF-2963 по электрическим параметрам приравнивался к отечественным кинескопам типа - 31ЛК2Б, но как показала практика эксплуатации был в несколько раз долговечней, а изображение на нём было всегда очень резкое и контрастное. Справа от экрана, за декоративной тканью расположен эллиптический громкоговоритель мощностью 2,5 Вт, а под экраном внизу, четыре сдвоенных ручки: для включения телевизора, переключения режимов: ''ТВ'', ''ЧМ'', ''ЗВ'', настройки на каналы или радиостанции, регулирования яркости, громкости и тембра. Сзади на шасси расположены дополнительные ручки, для регулировки кадровой и строчной развёрток. Телевизор имеет чувствительность около 500 мкВ. Номинальная выходная мощность канала звука около 2 Вт. Диапазон воспроизводимых звуковых частот 120...4000 Гц. В аппарате применена АРУ обеспечивающая неизменную контрастность, при значительных измененях сигнала на антенном входе. Центровка изображения осуществляется изменением положения фокусирующей катушки, расположенной на горловине приёмной трубки специальным рычагом. Узлы телевизора собраны на шасси из металла, крепящееся к футляру двумя болтами. Электрическая схема имеет доступный навесной монтаж, расположенный в подвале шасси на планках из текстолита. В СССР было завезено ~ 20 тысяч телевизоров ''Рембрандт''.

Литератруа:

  1. Описание телевизора "Рембрандт" в журнале Радио № 4 за 1955 год.
  2. Описание в разных справочниках.
