Телевизионный приёмник "Луч" ("Луч-1" и "Луч-2")

Телевизионный приёмник "Луч-1" и "Луч-2" выпускал Московский радиотехнический завод с 1955 и 1957 года соответственно.

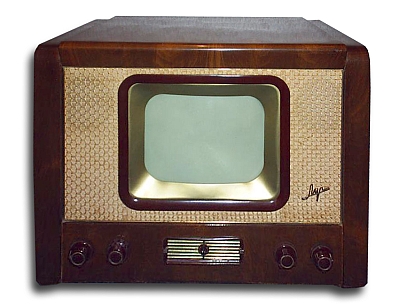

Телевизор ''Луч-1'', (первая модель) сменил выпускавшийся до этих пор телевизор ''Зенит''. Новый телевизор работал в первых трёх каналах и мог принимать местные радиостанции УКВ-ЧМ диапазона, а так же воспроизводить грамзапись с внешнего ЭПУ. Он был смон тирован на металлическом шасси помещённым в деревянный футляр с имитацией ценных пород дерева с размерами 630х480х425 мм. В ес ТВ 38 кг. На его переднюю панель выведены основные ручки управления, которые кроме как переключателя диапазонов объединены попарно. Под шторкой, расположены ручки частоты строк, частоты кадров, вертикального размера и шкала используемая при приёме ТВ и ЧМ. Шкала является и индикатором программ. При приёме ТВ шкала освещена меньше, а УКВ-ЧМ больше. При просмотре ТВ, после настройки, шторку закрывают. Сзади на шасси выведены вспомогательные ручки горизонтального размера и нелинейности гнёзда звукоснимателя, антенн дальнего и ближнего приёма, а также переключатель напряжения и предохранитель. Задняя стенка ТВ закрыта картонной стенкой с вырезами для доступа к гнездам, ручкам управления и предохранителям. На ней есть блокировка, защищающая от попадания под напряжение. ТВ питается от сети 110, 127 или 220 в. Потребляемая мощность 200/100 вт. В нём применёно 17 ламп, кинескоп 31ЛК2Б и 2 динамика по 1 Вт. Чувствительность ТВ 600-1000 мкВ. С I кв 1957 года выпускался модернизированный ТВ ''Луч-2'' отличающийся только наружным оформлением, которое скопировано с модели ''Экран'', выпускаемого с осени 1954 г. Во многих справочниках телевизионный приёмник ''Луч-1'' зачастую именуется как ''Луч''.

Литература:

  1. Подробное описание и электрическая схема телевизора "Луч" в справочнике.
