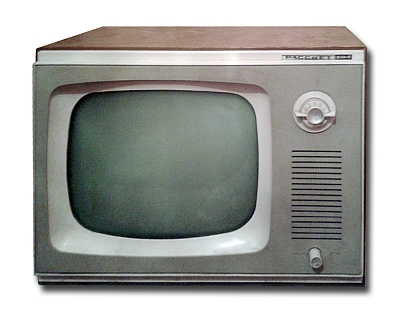

Унифицированный телевизор "Рассвет-304"

Телевизионный приёмник чёрно-белого изображения "Рассвет-304" с осени 1971 года выпускал Красноярский завод телевизоров.

Телевизор ''Рассвет-304'' (УЛТ-35-III-1) - унифицированный телевизионный приемник III класса, выпускавшийся в настольном оформлении с различными вариантами отделки корпуса и передней панели. В нём применен кинескоп 35ЛК6Б, с размером экрана по диагонали 35 см и углом отклонения электронного луча 70°. Телевизор "Рассвет-304" обеспечивает приём телепередач на любом из 12-ти каналов в зоне приёма телевизионного центра или ретрансляционной станции. Есть возможность подключения магнитофона для записи звукового сопровождения или прослушивание звукового сопровождения на головные телефоны; установку панели для подключения ПДС. Автоматическая регулировка усиления телевизора, обеспечивает устойчивое изображение. Действие помех минимально с системой АПЧ и Ф строчной развёртки. Основные параметры: Размер изображения 224х292 мм. Чувствительность 200 мкВ. Разрешающая способность 350...450 линий. Выходная мощность звукового канала 0,5 Вт. Телевизор питается от сети переменного тока напряжением 220 или 127 В. Потребляемая мощность 150 Вт. Колебания напряжения сети не более + и - 6% номинального значения. Габариты аппарата 379x494х438 мм. Вес 25 кг. Всего было выпущено около 2,5 миллиона телевизоров.

Литература:

  1. Инструкция по эксплуатации ТВ "Рассвет-304".
  2. Электрическая схема модели УНТ-35-III-1
