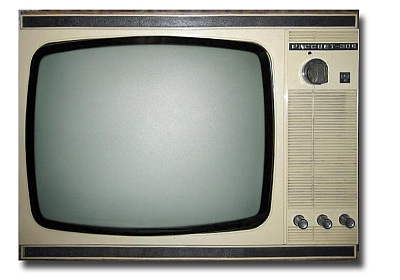

Унифицированный телевизор "Рассвет-306"

Телевизионный приёмник чёрно-белого изображения "Рассвет-306" с начала 1973 года выпускал Красноярский завод телевизоров.

Телевизор выполнен в футляре из дерева с иммитацией ценных пород, глянцевым покрытием. Он работает в любом из 12 каналов. В модели 14 ламп и 14 диодов. Переключатель каналов ПТК-10Б, кинескоп 40ЛК1Б. Имеются системы АРУ, АПЧ и Ф. Есть возможность подключения магнитофона на запись, прослушивания звука на головные телефоны, с отключенным громкоговорителем. Сзади телевизор закрыт крышкой с отверстиями для вентиляции. Основные ручки управления выведены на переднюю панель. Это ручки ПТК, настройки гетеродина, выключателя сети, громкости, контрастности, яркости. На задней стенке справа, расположены ручки регулировки линейности по вертикали и размера по горизонтали, частоты кадров и строк, переключатель напряжения сети. Акустическая система состоит из громкоговорителя 1ГД-36. Питание от сети напряжением 110, 127 или 220 В. Допустимы колебания напряжения около 10%. Чувствительность телевизора 200 мкВ. Номинальная выходная мощность 0,5 Вт. Диапазон частот воспроизводимых АС телевизора 150...7000 Гц. Потребляемая мощность 140 Вт. Габариты модели 497х440х385 мм. Вес 25 кг.

Литература:

  1. Электрическая схема телевизора "Рассвет-306"
