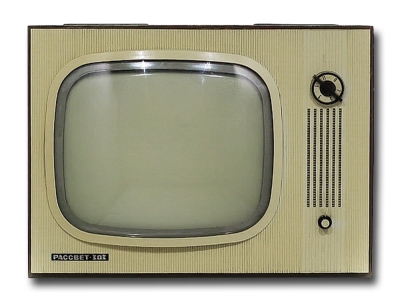

Унифицированный телевизор "Рассвет-301" ("Рассвет-303")

Телевизионный приёмник чёрно-белого изображения "Рассвет-301" с начала 1968 года выпускал Красноярский завод телевизоров.

Телевизор ''Рассвет-301'' следующая модель после телевизора ''Рассвет-2''. Кроме внешнего оформления, новый телевизор по своей электрической схеме и конструкции практически не отличается от предыдущего. Это унифицированный телевизор III класса (УЛТ-35-III-1) выпускавшийся также как и предыдущая модель в различных вариантах внешнего оформления. Телевизор обеспечивает приём на любом из 12 каналов. В нём применен укороченный кинескоп типа 35ЛК6Б. Поворачивающееся шасси и рациональное размещение узлов и блоков делает телевизор удобным для осмотра или ремонта. В телевизоре применены высокоэффективная схема автоматической регулировки усиления, автоматическая подстройка частоты и фазы строчной развертки. Есть возможность прослушивания звукового сопровождения через головные телефоны, при отключенном громкоговорителе и запись звука на магнитофон. Размер изображения 219х290 мм. Чувствительность ТВ - 200 мкВ. Разрешающая способность 350...450 линий. Выходная мощность 0,5 Вт. Телевизор питается от сети переменного тока 127 или 220 вольт. Потребляемая мощность 150 Вт. В телевизоре используются 14 радиоламп, 14 полупроводниковых диодов, 1 громкоговоритель. Габариты телевизора 497х438х379 мм. Вес 24 кг. С начала 1970 года завод приступил к выпуску новой модели телевизора ''Рассвет-303'' который был практически аналогичен предыдущему.

Литература:

  1. Электрическая схема модели УЛТ-35-III-1.
