Унифицированный телевизор "Горизонт"

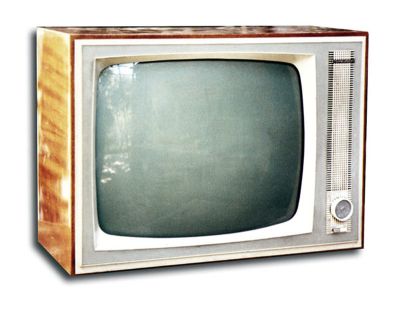

Унифицированный телевизор "Горизонт" выпускал Минский радиозавод имени 50-летия КПБ с 1968 года.

Унифицированный ламповый телевизор 2 класса ''Горизонт'' (УНТ-59-II-1) пред назначен для приёма телевизионных програм на любом из 12 стандартных телевизионных каналов в чёрно-белом изображении. Телевизор имеет 17 радио ламп, 22 полупроводниковых диода, кинескоп типа 59ЛК2Б, с размером экрана - 385х489 мм. Модель выпускали в настольном и настольно-напольном вариантах, с различной отделкой футляра и передней панели. Аппарат отвечает всем техническим характеристикам для унифицированных телевизоров этого типа. Чувствительность по каналу изображения со входа антенны 50 мкВ. Номинальная выходная мощность 1,5, а максимальная 3 Вт. Частотная характеристика по звуковому воспроизведению 100...10000 Гц. Габариты телевизора 525х700х430 мм, масса 36 кг. Потребляемая от электрической сети 110, 127 или 220 В мощность - 180 Вт. В начале 1969 года телевизор ''Горизонт'' был заменён на модернизированную, более совершенную модель ''Горизонт-201''.

Литература:

  1. Описание и электрическая схема модели.
