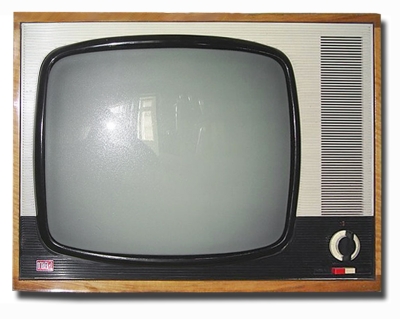

Телевизор "Огонёк-2"

Унифицированный телевизор "Огонёк-2" выпускал Львовский телевизионный завод с 1965 года.

Унифицированный лампово-полупроводниковый телевизионный приёмник второго класса для приёма программ в чёрно-белом изображении ''Огонёк-2'' тип УЛППТ-47 производился на Львовском телевизионном заводе с середины 1965 года. В нём применён кинескоп 47ЛК2Б (47ЛК2БС) с углом отклонения луча 110° и с размером изображения - 385х305 мм. Телевизор содержит 14 радиоламп и 23 полупроводниковых прибора. Транзисторы применены в тракте усилений промежуточных частот и низкочастотного канала звука. Чувствительность у модели стандартна для унифицированных моделей второго класса и равна 50 мкВ. Мощность канала звукового сопровождения 1,5 Вт (ном.). Диапазон частот звука 100...10000 Гц. Потребляемая от электрической сети мощность 180 Вт. Размеры телевизора 590х460х330 мм. Вес 27 кг. По внешнему виду телевизор ''Огонёк-2'' похож на телевизор ''Огонёк''.

Литература:

  1. Описание и электрическая схема телевизора "Огонёк-2" в справочнике автора С.А.Ельяшкевича.
