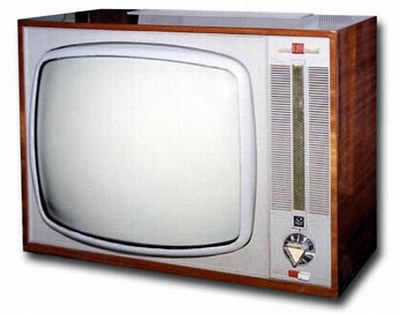

Телевизор "Огонёк"

Сетевой ламповый унифицированный телевизор 2 класса "Огонёк" выпускал Львовский телевизионный завод. Опытный выпуск с 1963 года.

Унифицированный телевизор второго класса марки ''Огонёк'' (УНТ-47) производился на телевизионном заводе города Львова с осени 1963 года. В телевизоре был применён кинескоп типа 47ЛК1Б с углом отклонения луча 110° и размером изображения 385х305 мм. С 1964 года применялись кинескопы 47ЛК-2Б и 47ЛК2Б-С. Телевизор имеет 16 радиоламп и 20 диодов, позднее 17 радиоламп и 22 диода. Чувствительность телевизора в 50 мкВ позволяла принимать программы телевизионных студий или ретрансляторов на расстоянии до 100 и более километров при применении наружной антенны, поднятой на высоту до 15 метров. Выходная мощность канала звукового сопровождения - 1,5 Вт (ном). Диапазон эффективно воспроизводимых частот звука - 100...10000 Гц. Потребляемая от электрической сети мощность 180 Вт. Размеры телевизора - 590х460х330 мм. Масса - 26 кг. Розничная цена - 328 рублей.

Наряду с наращиванием выпуска телевизоров ''Огонёк'', заводом с начала 1965 года был начат выпуск телевизоров ''Электрон'' в которых был применён кинескоп - 59ЛК1Б. Кроме этого по такой же конструкции и электрической схеме разными заводами страны, но с другим внешним оформлением передней панели и различной отделкой футляра был начат массовый выпуск унифицированных телевизоров с наименованиями ''Изумруд'',''Чайка'', ''Берёзка, ''Зорька'' и ''Восход'' собранных на кинескопах 47ЛК и телевизоров ''Рубин-106'' на 59ЛК1Б.

Литература:

  1. Описание моделей в Радио №8 за 1964 год.
  2. Электрическая схема моделей УНТ-47/59
