Комбинированные установки "Кристалл-103" и "Кристалл-104" выпускал Московский телевизионный завод. Выпуск в 1957, 1958 и 1959 годах.

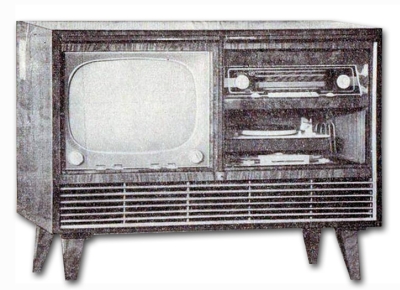

Комбинированная установка ''Кристалл-103'' выпущена в конце 1957 начале 1958 года в количестве 120 экземпляров. Автор разработки: Ю.М. Ромадин. Установка имела в общем футляре: высококачественный 12-канальный телевизор ''Рубин-102'' с размером изображения 270х360 мм; всеволновый радиоприёмник ''Люкс'' и совмещённые магнитофон с универсальным электропроигрывателем типа ''Яуза''. Серия (~80 экз.) установок 1958 года именовалась как ''Кристалл-104''. Затем с 1958 года завод выпустил партию комбинированных установок ''Кристалл-104'', только с универсальным электропроигрывателем. Было выпущено 280 экземрляров. Кроме как замены магнитофона-проигрывателя на электропроигрывающее устройство, установка получила более современное оформление футляра и акустической системы. Описанные установки имели по 17 радиоламп и 11 диодов. В их акустических системах было применено по 4 громкоговорителя. Номинальная выходная мощность - 3 Вт. Диапазон воспроизводимых частот при приёме УКВ-ЧМ радиостанций 60...12000 Гц, АМ - 80...4000 Гц, при приёме программ телевидения 80...10000 Гц, при работе ЭПУ - 100...7000 Гц и при работе магнитофона 70...7000 Гц. В 1958 и 1959 годах была выпущена партия из 180 установок с тем же наименованием ''Кристалл-104'', в которых были установлен новый телевизор, а кроме ЭПУ, ещё и двухдорожечный магнитофон ''Элфа-10''. Вот как описан выставочный (ВДНХ) образец комбинированной установки ''Кристалл-104'' выпуска 1959 года. Комбинированная установка ''Кристалл-104'' относится к телерадиолам высокого класса и имеет мебельное оформление. Установка содержит телевизор, радиоприёмник, электропроигрыватель и магнитофон. В верхней левой части футляра установки расположен телевизор типа ''Алмаз-102'' с кинескопом  53ЛК2Б и размером изображения 340х450 мм. В верхней правой части футляра установлен всеволновый радиоприемник высшего класса типа ''Люкс''. Под приёмником расположен универсальный электропроигрыватель, который при пользовании несколько опускается вниз и выдвигается вперед. Ниже электропроигрывателя размещен магнитофон типа ''Эльфа-10''. В нижнем отсеке, закрытом декоративной решеткой, расположены низкочастотные и высокочастотные громкоговорители и мощный двухканальный, раздельный по частотам усилитель. В партии установок футляр имел две раздвижные дверцы, прикрывающие лицевую часть радиоустройства. Сдвинув одну такую дверцу в сторону другой, можно было открыть доступ к телевизору или к радиоприёмнику, магнитофону и электропроигрывателю. Мощный усилитеаль, с широкополосной АС был общим для телевизора, приёмника, электропроигрывателя и магнитофона. Все основные ручки выведены на фасад футляра, а вспомогательные - расположены на задней его стенке. Магнитофон ''Эльфа-10'' предназначен для двухдорожечной записи со скоростью 19 см/сек. Длительность работы магнитофона с кассетой, заполненной магнитной лентой, равна одному часу, при двухдорожечном использовании. Полоса записываемых и воспроизводимых частот - 50...10 000 Гц. Переход с одной звуковой дорожки на другую осуществляется перестановкой кассеты с левой стороны на правую. Контроль уровня записи осуществляется с помощью оптического индикатора. Регулировка тембра производится только в области высших звуковых частот. Магнитофон комплектуется динамическим микрофоном типа ''МД-41'' и тремя пластмассовыми кассетами, две из них заполнены ферромагнитной лентой типа ''2''. Электропроигрыватель - универсальный с автостопом, предназначен для проигрывания обычных и долгоиграющих пластинок. Пьезоэлектрический звукосниматель ''ЗПУ-М'' с корундовой иглой имеет АЧХ от 70 до 10000 Гц. Звуковое давление, развиваемое акустическим агрегатом, 20 бар. Полоса воспроизводимых частот 50...12000 Гц. КНИ не превышает: на средних частотах 7%, на высоких частотах 5%. Питание телерадиолы осуществляется от сети переменного тока, напряжением 110, 127 или 220 в. Мощность, потребляемая от сети: при работе телевизора около 230 вт; телевизора и магнитофона 280 вт; приёмника и магнитофона 200 вт; приёмника или ЭПУ - 160 вт; магнитофона 140 вт. В кинокомедии ''Кавказская пленница'' как раз и была показана описанная комбинированная установка ''Кристалл-104'' выпуска 1959 года, в сцене на даче т. Саахова, где Г.Вицин, Ю.Никулин с Н.Варлей исполняют кавказский танец. В кадре очень хорошо видна дверца, закрывающая неработающий телевизор.
