Комбинированная установка "Кристалл-101"

Комбинированная установка "Кристалл-101" выпускалась Московским телевизионным заводом  с марта по август 1958 года. Всего выпущено 84 установки.

Автор разработки Ю.М.Ромадин.

Консольная комбинированная установка - ''Кристалл-101'' объединила в общем футляре высококачественный телевизионный приёмник 2 класса ''Рубин-102'', с размером изображения 340х450 мм, всеволновый радиоприёмник первого класса ''Люкс'', двухдорожечный реверсивный магнитофон 1 класса ''Мелодия МГ-56'' и автоматическое универсальное электропроигрывающее устройство расчитанное на прослушивание 10 грампластинок, c автоматической сменой. Существовал и простой вариант установки, где применено универсальное ЭПУ и магнитофон ''МАГ-59''. В установке применено 9 громкоговорителей. Номинальная мощность усилителя установки - 8 Вт. Диапазон частот воспроизводимых АС - 50...14000 Гц. Габариты установки - 1450х990х620 мм, масса - 67 кг.

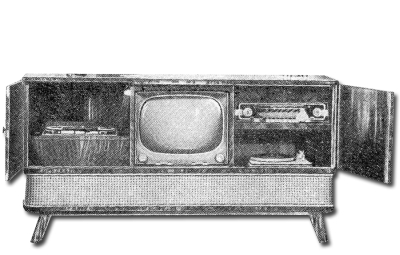

Установка ''Кристалл-101'' выполнена в мебельном исполнении. В центре расположен высококачественный телевизионный приёмник ''Алмаз-102'' с размером изображения 340х450 мм. В левом отсеке футляра размещён магнитофон высокого класса ''Мелодия''. Правый отсек разделен на две части: в его верхней части установлен всеволновый радиоприёмник высшего класса ''Люкс'', а в нижней универсальный электропроигрыватель с автоматом для смены граммофонных пластинок до 10 шт. Вся нижняя часть футляра занята акустической системой, состоящей из девяти различных громкоговорителей, обеспечивающих высококачественное воспроизведение звука. Для создания эффекта объемного звучания имеются еще 2 выносных высокочастотных громкоговорителя. Комбинированная установка ''Кристалл-101'' в основном предназначается для гостиниц, домов отдыха, концерт ных залов и т.д. Она дает возможность принимать передачи чёрно-белого телевизионного вещания, радиовещательных станций в диапазонах длинных, средних, коротких, а также ультракоротких волн с частотной модуляцией. С помощью этой установки можно прослушивать обычные и долгоиграющие пластинки и воспроизводить магнитофонные записи со скоростью 19,0 и 9,5 см/сек, а также записывать на магнитную ленту звуковое сопровождение телевизионных передач, радиопередач, производить записи с граммофонных плас тинок и записи музыки или речи с микрофона. Телевизор, радиоприёмник, проигрыватель и магнитофон этой установки работают через общий мощный усилитель низкой частоты с акустической широкополосной системой громкоговорителей. Основные ручки управления всех устройств выведены на фасадную сторону футляра. Т елевизор ''Алмаз-102'' имеет высокие технические и эксплуатационные качества. Применённый в нём кинескоп типа 53ЛК2Б с прямоугольным экраном обеспечивает высокую яркость и контрастность изображения. Телевизор снабжается выносным пультом дистанционного управления, при помощи которого имеется возможность регулировать яркость изображения и громкость звука на расстоянии до 5 м. В телевизоре использован пятиклавишный переключатель, который служит для включения и выключения телевизора и для переключения тембра звучания («речь», «концерт», «смягченный звук»). Для устойчивой работы телевизора, особенно при воздействии помех или при резком изменении полезного сигнала, предусмотрены авто матические регулировки, например, быстродействующая автоматическая регулировка усиления, автоматическая регулировка яркости и др. С помощью специальной ручки можно регулировать четкость изображения, а в некоторых случаях избавляться от искажений которые могут зависеть от местных условий. Конструктивно телевизор состоит из 2 горизонтальных шасси, расположенных одно над другим. На нижнем шасси смонтирована радиоприёмная часть с выпрямителем питания и ручками управления. На верхнем шасси развёртывающее устройство и канал синхронизации. Вся конструкция представляет собой жёстко связанный блок, на котором укреплен и переключатель телевизионных каналов (ПТК). Верхнее шасси можно поворачивать и фиксировать в удобном для ремонта положении. Кинескоп с маской и отклоняющей системой крепится отдельно от блока шасси и подключается к общей схеме специальными разъемами. Телевизор выполнен на 19 лампах по супергетеродинной схеме и обладает высокой чувствительностью. В схему входят: усилитель ВЧ, преобразователь, четырехкаскадный усилитель ПЧ с автоматической регулировкой усиления по ключевой схеме, видеодетектор, однокаскадный видеоусилитель, двухкаскад ный усилитель разностной частоты, используемой в качестве промежуточной частоты звукового сопровождения, частотный детектор и двухкаскадный усилитель звуковой частоты. Канал синхронизации состоит из отделителя синхроимпульсов, усилителя синхросмеси и фазового дискриминатора с инерционной цепью для автоподстройки частоты строчного генератора. В строчной развертке используется мультивибратор, управляемый напряжением постоянного тока от фазовового дискриминатора и выходной каскад с автотрансформаторным выходом. Кадровая развертка состоит из блокинг-генератора и выходного усилителя кадровой частоты с трансформаторным выходом.

Основные технические данные телевизора:

  • Чувствительность на всех каналах не хуже 100 мкв.
  • Чёткость по горизонтали в центре экрана 500 линий, по верикали 550 линий.
  • Геометрические искажения растра не пре вышают 2,5%.
  • Автоматическая регулировка 1,8 раза (при увеличении сигнала в 500 раз напряжение на выходе изменяется не более чем в 1,8 раза).

Радиоприёмник ''Люкс'' телерадиолы представляет собой 11-ламповый супергетеродинный, всеволновый комбинированный АМ-ЧМ радиоприёмник, рассчитанный на шесть диапазонов. Магнитофон  ''Мелодия'', используемый в телерадиоле, представляет собой первоклассный аппарат, предназначенный для двусторонней записи и воспроизведения на скорости движения ленты 19 или 9,5 см/сек и рассчитанный на работу с кассетами емкостью в 360 метров магнитной ленты. Магнитофон дает возможность производить запись звукового сопровождения телевизионной передачи, программы из эфира через приёмник, с граммофонных пластинок, от трансляционной сети или с микрофона который входит в комплект магнитофона. Длительность работы магнитофона со скоростью передвижения ленты 19 см/сек соответствует 60 мин, при скорости 9,5 см/сек. соответственно увеличивается в 2 раза, т.е. 120 мин. Переход с одной дорожки на другую, осуществляется нажатием соответствующей клавиши дорожки 1 или дорожки 2. Для контроля уровня записываемого сигнала имеется электронный индикатор. В магнитофоне имеется оригинальный индикатор места записи в виде часового циферблата с двумя стрелками, дающий возможность определения начала содержания записи отдельных произведений на определенном участке ленты. Для предохранения ошибочного стирания записи имеется специальная предохранительная кнопка, только при нажатии которой можно включить клавиш записи.

Основные технические данные магнитофона:

  • Чувствительность канала запись - воспроизведение: от телевизора, приёмника и звукоснимателя не хуже 200 мв; от трансляционной сети не хуже 10 в; с микрофона не хуже 3 мв.
  • Полосы записываемых и воспроизводимых частот 60...10000 гц при скорости ленты 19 см/сек и 80...6000 гц при скорости ленты 9,5 см/сек.
  • Общее отклонение средней скорости от 19 и 9,5 см/сек (при изменении напряжения сети, от начала к концу кассеты, при пере ходе с одной дорожки на другую) не более ±3%.
  • Частота генератора стирания и подмагничивания, 50 кгц.
  • Коэффициент нелинейных искажений - 2,8%.

Панель проигрывателя с автоматом, входящая в комплект установки предназначена для проигрывания обычных (78 об/мин) и долгоиграющих (33 об/мин) граммофонных пластинок с автоматической сменой их. Проигрыватель рассчитан на 10 пластинок, причём после проигрывания последней пластинки механизм автоматически выключается. Проигрыватель имеет универсальный пьезокерамический звукосниматель с корундовой иглой. Полоса воспроизводимых частот 60...10000 гц. Выходной усилитель предназначен для усиления мощности звуковых частот, получаемых с выходов телевизора, приёмника, проигрывателя или магнитофона. В усилителе применена двухканальная схема с минимальными частотными и нелинейными искажениями. Низкочастотный канал усилителя имеет выходную мощность 10 вт; выход его нагружен на три низкочастотных пятиваттных громкоговорителя. Высокочастотный канал усилителя с выходной мощностью 5 вт работает на группу среднечастотных и высокочастотных громкоговорителей. Для питания усилителя стоит отдельный выпрямитель. В усилителе предусмотрены регуляторы общего усиления и тембра по НЧ и ВЧ частотам которые дают возможность производить соответствующие регулировки по вкусу владельца в зависимости от размера и акустических свойств помещения. Звуковое давление, развиваемое акустическим агрегатом, 25 бар. Полоса воспроизводимых частот - 60...12000 гц. КНИ на средних частотах не более 7% а на высоких 6%. Питание телерадиолы осуществляется от сети переменного тока с напряжением 127 или 220 в. Мощность потребляемая от сети: при работе телевизора 250 вт; работе телевизора и магнитофона 300 вт; при работе приёмника и магнитофона 220 вт; работе приёмника или проигрывателя 180 вт; работе магнитофона 160 вт
