Комбинированная установка "Симфония"

Комбинированная установка "Симфония"

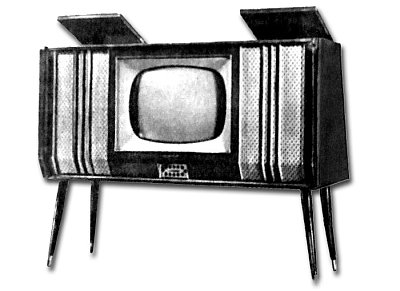

Комбинированная установка "Симфония" разработана и выпущена в 6 экземплярах в 1957 году для демонстрации достижений СССР в области радио и телевизионной техники на VI международном фестивале молодёжи и студентов открывшийся 28 июня 1957 года в Москве. Одна установка до конца 1962 года стояла на ВДНХ. Комбинированная установка или телевизор со стереофоническим магнитофоном ''Симфония'' относится к высококачественным телевизорам, где использованы последние достижения ТВ техники. Кроме приёма ТВ, есть возможность воспроизведения стереофонической магнитной записи со скоростью движения ленты 19 см/сек. Установка выполнена в виде горизонтальной консольной модели на ножках. В центре футляра установлен телевизор, слева и справа от него расположены акустические агрегаты для воспроизведения стереозаписей. Магнитофон установлен в верхней правой части футляра под крышкой. В левой нише, под открывающейся крышкой могли храниться магнитофонные катушки с лентой и пустые, а так же некоторые запасные части. Телевизор имеет проводное ДУ переключением программ со световой индикацией номера выбранного канала, управление контрастностью, яркостью, подстройкой гетеродина, тембром и громкостью звука. Включение телевизора и переключение на работу от магнитофона производятся ручками управления, расположенными в специальной нише на правой боковой стенке футляра. Здесь расположены ручка регулировки громкости и ручка регулировки тембра звука. Управление магнитофоном осуществляется с помощью клавишного переключателя, расположенного на горизонтальной панели магнитофона. В телевизоре применен кинескоп 53ЛК5Б с углом отклонения электронного луча 110°. Размер изображения на экране телевизора 360х475 мм. Вся схема установки ''Симфония'' выполнена на 20 радиолампах и 25 германиевых диодах. ЛПМ использован от магнитофона ''Эльфа-10''. Схема магнитофона переработана для стереовоспроизведения. Телевизор и магнитофон работают на общий двухканальный мощный усилитель с широкополосной АС. В схеме ТВ имеются автоматическая регулировка яркости, корректор четкости и индикатор настройки гетеродина. Монтаж выполнен печатным способом. В состав схемы магнитофонной части входят: два 3-х каскадных усилителя. При работе ТВ оба усилителя подключаются к выходу телевизора, обеспечивая объёмное воспроизведение звука. Усилители имеют сдвоенные регулировки тембра по НЧ и ВЧ. Переключение программ дистанционное и производится автоматически с помощью специального реле и электродвигателя, вращающего блок ПТК. Чувствительность по каналу изображения 50 мкВ. Четкость по горизонтали в центре экрана 500, по вертикали 550 линий. Полоса воспроизводимых частот по звуковому давлению 40...12000 Гц. Номинальная выходная мощность 3, максимальная 7 Вт. Потребляемая о сети мощность при работе телевизора 240 Вт; магнитофона 80 Вт. Размеры установки с ножками 1325х1070х480 мм. Масса 70 кг.
