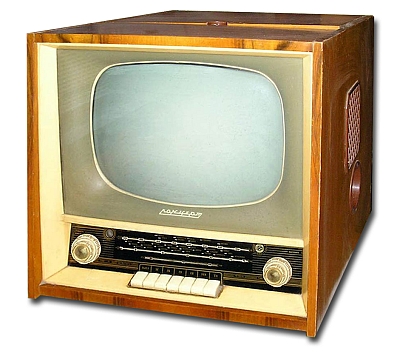

Телерадиола "Концерт"  ("Концерт-А", "Концерт-Б")

Телерадиолы "Концерт", "Концерт-А" и "Концерт-Б" выпускал Куйбышевский завод Экран с 1961, 1962 и 1964 года.

Телерадиола 2 класса - ''Концерт'' состоит из телевизора, радиоприёмника и ЭПУ. Кинескоп типа 43ЛК3Б или 43ЛК2Б. Чувствительность 100 мкВ - позволяет вести приём на наружную антенну в радиусе до 80 км от телестудии. В телевизоре применены АРУ, АРЯ и АПЧ и Ф. Основой установки был телевизор ''Радий''. Приёмник 2 класса, 5-диапазонный: ДВ, СВ, КВ-1 76-40 м, КВ-2 33,9-24,8 м и УКВ-ЧМ, снабжен индикатором точной настройки. Акустическая система состоит из двух динамиков 1ГД-9, расположенных по бокам и при подводимой мощности в 2 Вт и полосе частот звука 100...7000 Гц, обеспечивает качественное звучание в большой комнате. Регуляторы тембров НЧ и ВЧ, придают желаемую окраску звучания. Установка собрана в футляре из ценных пород дерева с полировкой. Для удобства управления и выбора диапазонов в модели применён семиклавишный переключатель. Основные ручки управления находятся спереди и в специальной нише справа. Телерадиола имеет панель ПДУ, позволяющего на расстоянии до 5 метров регулировать яркость и громкость. В аппарате применено 22 лампы и 14 диодов. Потребляемая мощность при просмотре программ 170 Вт, в других случаях 60 Вт. Размеры модели 510х550х510 мм. Вес 45 кг. Цена 384 рубля.

С начала 1962 г. выпускалась модернизированная по электрической схеме телерадиола ''Концерт-А'', а с 1964 ''Концерт-Б'', другим ЭПУ, элементной базой. За незначительными изменениями элементов оформления, вид и параметры ТРЛ - прежние.

Литература:

  1. Инструкция по эксплуатации телерадиолы "Концерт".
  2. Электрические схемы трёх телерадиол.
