Телерадиола "Лира"

Телерадиола "Лира" выпускалась Куйбышевским заводом "Экран" с 1966 года.

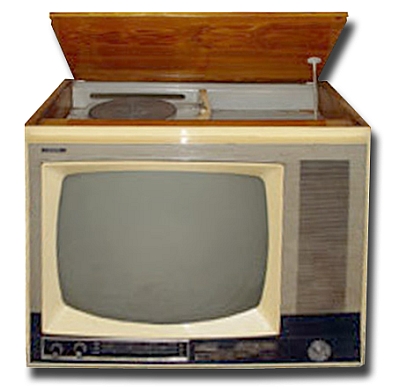

Телерадиола ''Лира'' представляет собой комбинированное радиоустройство, состоящее из унифицированного телевизора II класса (УНТ-47), радиовприёмника III класса и универсального электропроигрывателя. Выпускалась телерадиола ''Лира'' в настольном и напольном (на ножках) оформлении, с различными вариантами отделки корпуса и передней панели. В моделиприменен взрывобезопасный кинескоп 47ЛК2Б или 47ЛК2Б-С, с размером диагонали экрана 47 см и углом отклонения электронного луча 110°. Конструкция телерадиолы блочная. Поворачивающееся шасси телевизора и рациональное размещение узлов и блоков делает аппарат удобным для осмотра и ремонта. Телерадиола обеспечивает: приём телепередач ч/б изображения в любом из 12 каналов; приём радиовещательных станций с АМ модуляцией в диапазоне ДВ, СВ и с ЧМ в диапазоне УКВ; прослушивание грамзаписи с обычных и долгоиграющих пластинок, при скорости вращения диска 78, 45 и 33 об/мин; возможность подключения магнитофона для записи звукового сопровождения, а также для воспроизведения магнитных записей; прослушивание звукового сопровождения на головные телефоны при отключенных громкоговорителях; возможность регулирования на расстоянии громкости звука и яркости изображения, отключение громкоговорителей и прослушивание звукового сопровождения на головные телефоны, при помощи проводного пульта дистанционного управления); подключения приставки звукового сопровождения на двух языках (пульт ДУ и приставка двухречевого звукового сопровождения в комплект аппарата не входят). Телевизор имеет автоматическую подстройку частоты гетеродина в блоке переключателя телевизионных каналов, что обеспечивает переход с одной телевизионной программы на другую без дополнительных регулировок. Высокоэффективная автоматическая регулировка усиления обеспечивает устойчивое изображение. Влияние помех сведено к минимуму автоматической подстройкой частоты и фазы горизонтальной развертки. Размер изображения автоматически поддерживается неизменным схемой стабилизации. В телерадиоле используются 20 радиоламп, 24 полупроводниковых прибора. АС телерадиолы состоит из 2-х фронтально расположенных громкоговорителей 2ГД-19. Габариты модели 640х445х550. Масса 38 кг. Первые выпуски аппаратов имели 17 радиоламп и 20 диодов.

Техничские характеристики:

  • Размер изображения: 384х305 мм.
  • Чувствительность телевизионного приемника не хуже 50 мкВ.
  • Разрешающая способность: 450-500 линий.
  • Чувствительность радиоприёмника в диапазонах длинных и средних волн не хуже 200 мкВ, в диапазоне УКВ не хуже 30 мкВ.
  • Выходная мощность звукового канала: 2 Вт.
  • Телерадиола питается от сети переменного тока напряжением 127 или 220 В.
  • Колебания напряжения сети не должны превышать +6 -10 %, от номинального значения.
  • Потребляемая от сети мощность при работе телевизора/приёмника/ЭПУ, Вт: 180/55/70.

Литература:

  1. Инструкция по эксплуатации телерадиолы "Лира".
  2. Электрическая схема телерадиолы.
