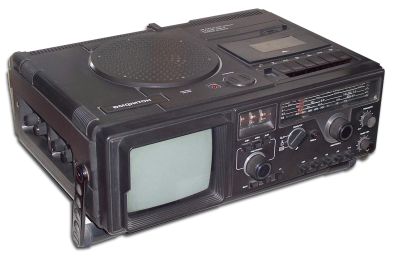

Телемагнитола "Амфитон-301"

Телемагнитола "Амфитон-301" выпускалась Минским заводом вычислительной техники с 1984 года.

Небольшая партия аппаратов выпускалась со стрелочными  индикаторами  для  регулирова ния уровня записи, а также индикации точнойнастройки на частоту. Позже индикатор заменён системой автоматической регулилировкиуровня записи именуемая сокращённо АРУЗ.

Переносная телемагнитола ''Амфитон-301'' производилась в Минске,  на заводе вычислительной техники.  Модель предназначена для  приёма программ телевидения в ч/б изображении в любом из каналов МВ или ДМВ диапазона волн,  приёма передач радиостанций в диапазонах ДВ, СВ, КВ и УКВ и для записи звуковых программ от встроенных в магнитолу микрофона, телевизора, приёмника, других источников и их воспроизведения.  В тракте телевизора применены:  АРУ, АПЧ и Ф.  В модели используется кинескоп 16ЛК1Б с диагональю 16 см,  селекторы каналов СКМ-24-1 и СКД-24.  В приёмнике  предусмотрены АПЧ и бесшумная настройка  в диапазоне УКВ, подсветка шкалы, стрелочный индикатор настройки (в небольшой серии). Магнитофонная панель оснащена счетчиком ленты и системой АРУЗ.  Для устранения помех при записи в диапазонах СВ, ДВ из-за биений  между колебаниями гетеродина и гармониками генератора стирания  имеется возможность изменения частоты генератора. В телемагнитоле применён громкоговоритель 3ГД-38, имеются гнёзда для головных телефонов, регулятор тембра вч, индикаторы включения в электрическую сеть и степени разрядки батарей. Магнитола может питаться от электросети через выносной блок питания или от десяти элементов типа А-373 и внешнего источника 12 вольт.

Основные технические характеристики:

  • Чувствительность телевизора в метровом диапазоне 100 мкВ, в дециметровом 140 мкВ.
  • Чёткость в центре экрана около 400 линий.
  • Реальная чувствительность приёмника с внутренней магнитной антенной,  в диапазонах: ДВ 2,5 мВ/м, СВ 1,5 мВ/м, KB 0,5 мВ/м, УКВ 50 мкВ.
  • Номинальный диапазон звуковых частот по звуковому давлению в диапазоне: СВ и ДВ 315...3150 Гц, УКВ 315...6300 Гц.
  • Селективность по соседнему каналу 32 дБ.
  • Скорость ЛПМ 4,76 см/с.
  • Коэффициент детонации 0,35%.
  • Диапазон частот магнитофонной панели на линейном выходе 63...10000 Гц.
  • Номинальная выходная мощность 1 Вт, при искажениях 5%.
  • Потребляемая от сети мощность 30 Вт, батарей 12 Вт.
  • Габариты - 450х194х314 мм, вес 5,1 кг, блока питания 156х67х76 мм.
  • Масса БП - 1,5 кг.
