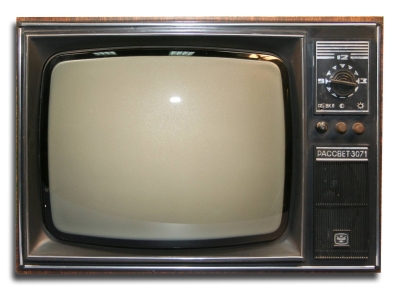

Унифицированные телевизоры "Рассвет-307" и "Рассвет-307-1"

Унифицированные телевизоры "Рассвет-307" и "Рассвет-307-1" выпускал Красноярский завод телевизоров с 1975 и с 1982 года.

В годовщину 20-летия (75г) основания сборочного цеха завода в производство запущена опытная партия современной модели лампово-полупроводникового телевизора ''Рассвет-307''. Массовый выпуск начался с 1977 года. Телевизор рассчитан на приём телепрограмм в чёрно-белом изображении в любом из 12 каналов МВ диапазона, при установке селектора СКД-22 и в ДМВ диапазоне. Всё необходимые детали кроме самого блока СКД в телевизоре установлены. В телевизоре применён кинескоп типа 40ЛК6Б, с размером диагонали экрана 40 см. Чувствительность телевизора 110 мкВ. Разрешающая способность 500 линий. Номинальная выходная мощность канала звукового сопровождения 0,5 Вт. Потребляемая от сети мощность 140 Вт. Размеры модели 520х420х390 мм, вес 24 кг. Унифицированный телевизор ''Рассвет-307-1'' УЛПТ-40-III-1 заменил предыдущий телевизор ''Рассвет-307'' - выпускавшийся с 1975 года. Модель ''Рассвет-307-1'' практически не отличается от базовой. Всего, за годы выпуска телевизоров ''Рассвет-307'' и ''Рассвет-307-1'' выпущено 8 миллионов экземпл.

Литература:

  1. Электрическая схема модели "Рассвет-307".
  2. Инструкция по эксплуатации ТВ 1982 года.
  3. Инструкция по эксплуатации ТВ 1991 года.
