Радиоприёмник Punane-RET "VV-661"

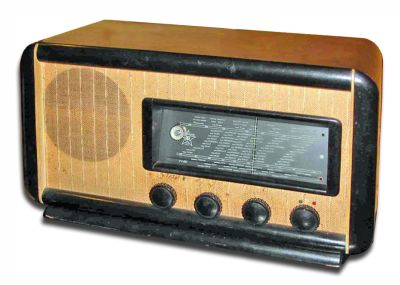

Сетевой ламповый радиоприёмник 2-го класса Punane-RET "VV-661" выпускался Таллинским заводом "Пунане-РЭТ" Эстонской ССР, с 1947 года.

Краткая техническая характеристика:

Приемник "VV-661" является приемником супергетеродинного типа с питанием от сети переменного тока.

Конструкция:

Для управления приемником имеется четыре ручки, размещенные на передней стороне: первая ручка (считая слева направо) - регулятор громкости и выключатель питания, вторая - регулятор тембра, третья - ручка настройки и четвертин - переключатель диапазонов волн.

В приемнике установлен электродинамический громкоговоритель типа 2ГДП-3.

Сзади на шасси приемника разрешены гнезда для подключения антенны, заземления, адаптера и дополнительного громкоговорителя.

Приемник имеет следующие каскады:

  1. Гетеродин и первый детектор - 6А7.
  2. Усилитель промежуточной частоты - 6К7.
  3. Второй детектор, автоматический регулятор чувствительности и усилитель низкой частоты - 6Г7.
  4. Входной усилитель мощности - 6Ф6С.
  5. Оптический индикатор настройки - 6Е5С.
  6. Выпрямитель - 5Ц4С.

Диапазон принимаемых частот:

  1. Длинные волны - ДВ: 150-300 кГц (2000 - 1000 м);
  2. Средние волны - СВ: 520 - 1500 МГц (575 - 200 м);
  3. Короткие волны - КВ; 6 - 16 МГц (50 -18,75 м).

Промежуточная частота тракта 465 кГц.

Основные технические данные:

Выходная мощность приемника 1,5 Вт, при клирфакторе, не превышающем 10%.

Питание:

Питается радиоприемник от сети переменного тока напряжением 110, 220 и 127 В. Потребляемая мощность 70 Вт.



Литература:

  1. Принципиальная схема приемника Punane-RET "VV-661"
  2. Описание приёмника в "Радио" №12, 1948 г.
  3. Описание в справочнике
