Радиоприёмник Punane-RET "VV-662"Радиоприёмник Punane-RET "VV-662"

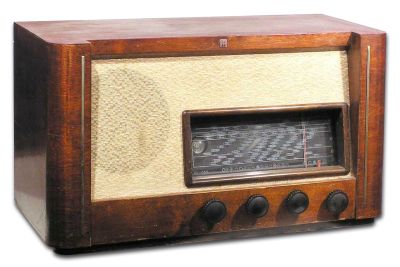

 Сетевой ламповый радиоприёмник 2-го класса Punane-RET "VV-662" выпускался Таллинским заводом "Пунане-РЭТ" Эстонской ССР, с 1950 года.

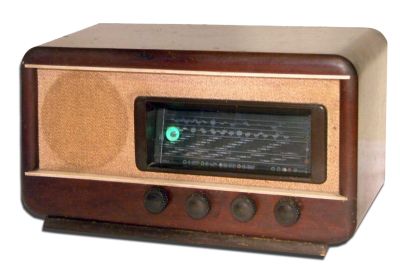

 Радиоприёмник разработан на основе модели ''VV-661'' и в серии первых выпусков по внешнему оформлению практически не отличался от базовой модели. С 1951 года внешнее оформление было немного изменено. Радиоприёмник ''VV-662'' представляет собой шестиламповый супергетеродин второго класса настольного типа.

Конструкция

Приемник заключен в ящик, внутри которого укреплен громкоговоритель. На переднюю стенку ящика выведены четыре ручки. Считая слева направо, они расположены в следующем порядке: регулятор громкости и выключатель сети; регулятор тембра; настройка; переключатель диапазонов. Шкала приемника освещается двумя лампочками, с правой стороны шкалы передвигается стрелка-указатель, связанная с переключателем диапазонов. Сзади на шасси приемника разрешены гнезда для подключения антенны, заземления, адаптера и дополнительного громкоговорителя.

Приемник имеет следующие каскады:

  1. Гетеродин и первый детектор - 6А7.
  2. Усилитель промежуточной частоты - 6К7.
  3. Второй детектор, автоматический регулятор чувствительности и усилитель низкой частоты - 6Г7.
  4. Входной усилитель мощности - 6Ф6С.
  5. Оптический индикатор настройки - 6Е5С.
  6. Выпрямитель - 5Ц4С

Диапазон принимаемых частот:

  1. Длинные волны - ДВ: 150-410 кГц;
  2. Средние волны - СВ: 520 - 1500 МГц;
  3. Короткие волны - КВ-1: 4 - 13.5 МГц;
  4. Короткие волны - КВ-2: 13.5 - 18.7 МГц;

Промежуточная частота тракта 465 кГц.

Чувствительность на всех диапазонах - 150...300 мкВ. Избирательность по соседнему каналу 26 дБ, по зеркальному каналу на ДВ, СВ не менее 30 дБ, на поддиапазонах КВ-1 и КВ-2 не менее 12 дБ. Номинальная выходная мощность усилителя низкой частоты 1,5 Вт. Полоса эффективно воспроизводимых звуковых частот - 100...3500 Гц. Потребляемая мощность 70 Вт. Габариты радиоприёмника 610х340х260 мм. Масса - 16 кг.

Расположение ламп и деталей на шасси приемника "VV-662"

 http://msevm.com/md/772/vv662t.gif

Подробнее...

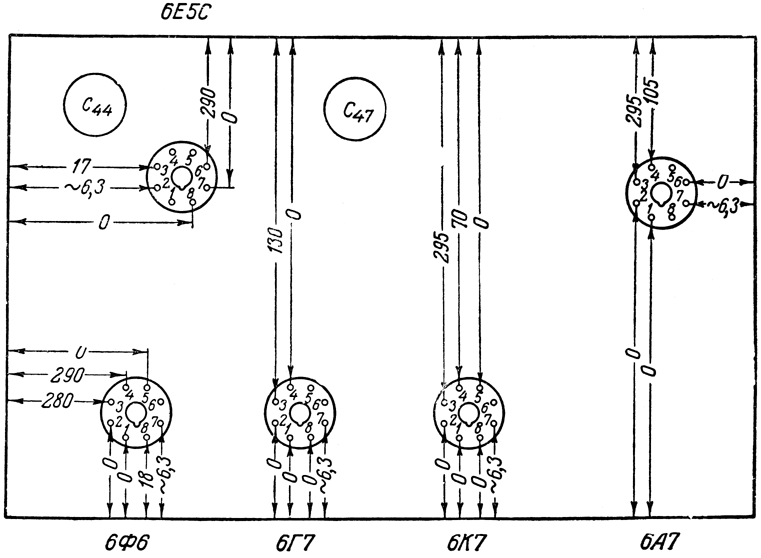

Схема проверки напряжений приемника "VV-662"

Схема проверки напряжений приемника "VV-662"

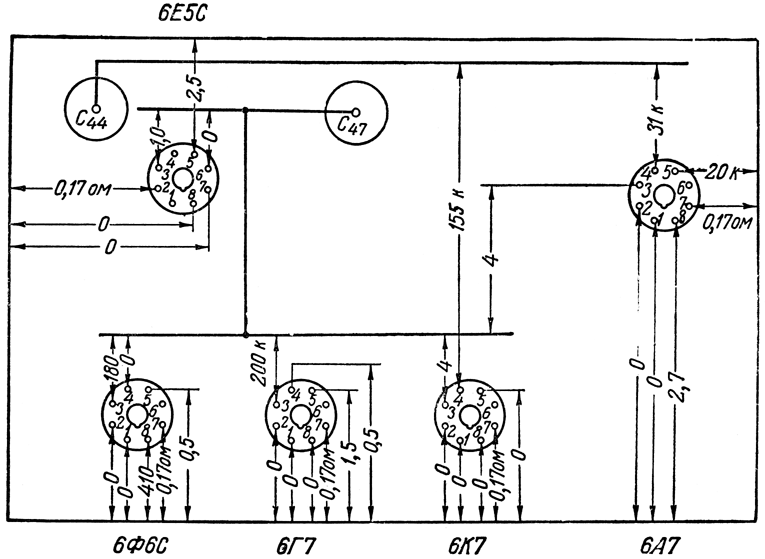

 Схема проверки сопротивлений приемника "VV-662"

Схема проверки сопротивлений приемника "VV-662"



Литература:

  1. Принципиальная схема приемника
  2. Инструкция по эксплуатации
  3. Описание радиоприёмника Punane RET "VV-662" в справочнике Левитина
