Радиоприёмник ''Янтарь''

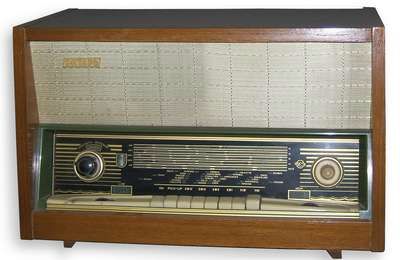

Сетевой ламповый радиоприёмник второго класса "Янтарь" выпускался Рижским государственным заводом ВЭФ с 1961 года.

Переключатель диапазонов - клавишный. Акустическая система состоит из двух громкоговорителей типа 2ГД-8 ВЭФ.

Конструкция:

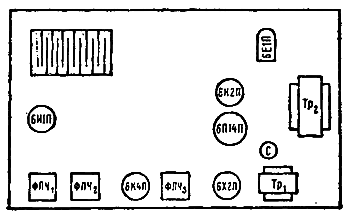

Расположение ламп на шасси приемника "Янтарь"

 Расположение ламп на шасси приемника "Янтарь"

Габарит приемника 580х362х312 мм, вес 14,5 кг.

Радиола имеет следующие каскады:

  1. Преобразователь частоты на лампе 6И1П.
  2. УПЧ на лампе 6К4П.
  3. Детектор на лампе 6Х2П.
  4. Предварительный УНЧ на лампе 6Н2П.
  5. Оконечный усилитель на лампе 6П14П.
  6. Оптический индикатор настройки на лампе 6Е1П.

Выпрямитель селеновый типа АВС-80-260.

 Диапазон принимаемых частот:

  1. Средние волны: 520 - 1600 кГц (577 - 187 м);
  2. Короткие волны I: 21,4 - 26,1 МГц (14,0 - 11,5 м);
  3. Короткие волны II: 15,1 - 17,9 МГц (19,9 - 16,8 м);
  4. Короткие волны III: 9,5 - 12,0 МГц (31,6 - 25,0 м);
  5. Короткие волны IV: 5,95 - 7,4 МГц (50,5 - 40,6 м);

Промежуточная частота 465 кГц.

Основные технические данные:

  • Чувствительность с наружной антенной: на средних волнах 40-80 мкВ (для Uвых = 50 мВ), на коротких 60-120 мкВ; со встроенной феррнтовой антенной на средних волнах 0,4-0,4 мВ/м.
  • Избирательность. Ослабление чувствительности при расстройке на +-10 кГц - 54-60 дБ.
  • Частотная характеристика. Полоса пропускания всего тракта приемника 50 - 5000 Гц.
  • Выходная мощность: 1,5 Вт.

Питание:

Питается приемник от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность при радиоприеме не более 50 Вт.

Принципиальная схема

Приемник разработан на базе радиолы "Латвия" без диапазонов УКВ и длинных волн. На входе одиночные контуры. Связь с антенной индуктивная. В антенной цепи установлен режекторный фильтр промежуточной частоты. Магнитная антенна включается на средних волнах.

В анод преобразователя включен четырехконтурный фильтр сосредоточенной селекции. Связь между I-II и III-IV контурами плавно изменяется.

УНЧ трехкаскадный. Регуляторы низших и высших звуковых частот включены между I и II каскадами по типовой схеме межкаскадного регулирования, требующей достаточного усиления и дающей за счет этого глубокую регулировку усиления высших и низших частот на выходе. УНЧ охвачен отрицательной обратной связью со вторичной обмотки выходного трансформатора в катод триода второго каскада УНЧ.

Цена 154 рубля. Радиоприёмник ''Янтарь'' создан на основе электрической схемы, деталей и узлов радиолы ''Латвия''.



Детали:

  • Выходной трансформатор. Первичная обмотка содержит 90+2900 витков провода ПЭЛ 0,12, вторичная - 53 витка провода ПЭЛ 0,8.
  • Трансформатор питания. Сетевая обмотка содержит 2х(83+542) витков провода ПЭЛ 0,31, повышающая 1290 витков провода ПЭЛ 0,2, накальные обмотки - 35 и 34 витков провода ПЭЛ 1,0 и ПЭЛ 0,41 соответственно.
  • Громкоговорители типа 2ГД-8 ВЭФ имеют звуковые катушки из 58 витков провода ПЭЛ 0,16 (сопротивление постоянному току 3,4 Ом).

Литература:

  1. Левитин Е.А., Левитин Л.Е. "Радиовещательные приемники". Справочник. Издание 2-е, исправленное и дополненное. Москва: "Энергия", 1967. - (стр. 109 - 112).
  2. Рехвиашвили Ю.Г., Бачинский А.А. "Радиоприемники, радиолы, магнитофоны, радиограммофоны". Издание 2-е. Москва: "Связь", 1970. - С.228.
