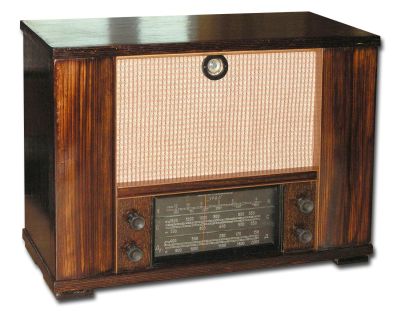

Радиоприёмник "Урал"

Радиоприёмник "Урал" выпускался Сарапульским заводом им. Орджоникидзе в 1945 году.

Радиоприёмник "Урал" - представляет собой шестиламповый супергетеродин с питанием от электрической сети переменного тока 110, 127 или 220 в. Потребляемая мощность 80 Вт. Приёмник предназначен для индивидуального радиослушания, обеспечивая громкоговорящий приём. Приёмник имеет оптический указателем настройки. Имеется адаптерный вход для воспроизведения граммзапи от внешнего ЭПУ. Радиоприёмник имеет три диапазона волн: от 2000 до 714 м (150..420 кгц), от 566 до 200 м (530..1500 кгц), и от 75 до 25 м (4000..12000 кгц).

Выходная неискаженная мощность приёмника 2 Вт. На передней стенке ящика помещены 4 ручки управления приёмником: правая верхняя ручка - регулятор громкости и выключатель сети, правая нижняя - ручка настройки на частоту радиостанции, левая верхняя - регулятор тембра, левая нижняя переключатель диапазонов. С переключением диапазонов изменяется цвет освещения шкалы и освещается градуировка, соответствующая данному положению переключателя диапазонов. При вращении ручки настройки скорость движения указателя на шкале увеличивается. Это изменение скорости настройки сделано для ускорения прохождения диапазонов ДВ и СВ. Если оператор пропустит на коротких волнах нужную станцию, или не может на большой скорости движения стрелки найти станцию, то достаточно изменить направление вращения ручки верньера чтобы скорость настройки опять уменьшилась. На задней стороне радиоприёмника размещены клеммы антенны, заземления, гнёзда подключения адаптера.
Адаптерные гнёзда приёмника - автоматические: при включении в них штепсельной вилки адаптера приёмная часть автоматически отключается. При проигрывании граммофонных пластинок - громкость и тембр воспроизведения регулируются теми же ручками, что и при приёме радиовещательных станций. Закончив проигрывание граммофонных пластинок, необходимо вынуть вилку адаптера из гнёзд радиоприёмника, иначе приёмная часть останется отключенной. Антенна, рекомендуемая заводом для радиоприёмника "Урал", должна иметь в длину не менее 10 - 15 м и быть подвешеной на высоте 5 - 10 м.

Радиоприёмник был выпущен ограниченной серией.

Литература:

  1. "Справочнике радиолюбителя" Темпер, Ошеров, под редакцией Огиевского за 1949 год.
