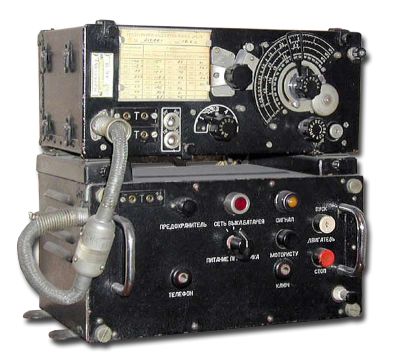

Радиоприёмник "УС-9"

Универсальный КВ радиоприёмник "УС-П" выпускался с 1948 года

Радиоприемник ''УС-П'' предназначен для приёма радиостанций работающих АМ, тональной модуляцией и телеграфом (CW). Он стал модернизацией приёмников ''УС'' и ''УС-1''. Приёмник был создан для военной авиации, но применялся как связной и даже как трансляционный. Он представляет собой супергетеродин с одним преобразованием частоты, имеет диапазон от 173 кГц до 12 МГц разбитый на пять поддиапазонов.

Диапазоны:

Диапазон радиоприемника обеспечивает возможность приема сигналов на частотах от 175 килогерц до 12 000 килогерц (1714 - 25 метров), что соответствует фиксированным волнам от номера 7 до номера 480.

Радиоприемник выпускается со шкалой и таблицей, имеющих градуировку в фиксированных волнах (ф. в.) или частотах, в зависимости от того, к какой радиостанции он предается.

Весь диапазон радиоприемника разбит на 5 следующих поддиапазонов:

  • 1 поддиапазон 7 - 14 ф. в. (175 - 350 кГц);
  • 2 поддиапазон 15 - 35 ф. в. (375 - 875 кГц);
  • 3 поддиапазон 36 - 86 ф. в. (900 - 2150 кГц);
  • 4 поддиапазон 86 - 200 ф. в. (2150 - 5000 кГц);
  • 5 поддиапазон 200 - 480 ф. в. (5000 - 12000 кГц).

На 1 и 2 поддиапазонах фиксированные волны или частоты указаны в таблице на передней панели радиоприемника; на 3, 4, и 5 поддиапазонах - нанесены непосредственно на шкалу.

Градуировка на поддиапазонах ''I'' 173-350 Кгц и ''II'' 350-875 кГц отсутствует, её заменяет точная шкала разбитая на 180 градусов.

Структурная схема:

Супергетеродин с одним преобразованием частоты (ПЧ 112 кГц).

Каскады:

  1. УВЧ на лампе 6К7
  2. смеситель  на лампе 6А7
  3. УПЧ1 на лампе 6К7
  4. УПЧ2 на лампе 6К7
  5. детектор  на лампе 6Х6С
  6. УНЧ  на лампе 6К7
  7. первый гетеродин на лампе 6К7
  8. вторй гетеродин на лампе 6К7

 Чувствительность:

При напряжении на выходе 15 вольт (400 Гц) на 2х парах головных телефонов ТА-4, включенных последовательно и при внутренних шумах приемника не свыше 2-х вольт в телефонном и 10 вольт в телеграфном режиме равна
а) в телеграфном режиме не хуже 4 микровольт
б) в телефонном режиме не хуже 10 микровольт

Радиоприемник предназначен для работы в условиях окружающей температуры от +50 до -60 градусов и при относительной влажности до 98 процентов. Точность градуировки при температуре +15 до +25 градусов и нормальной влажности лежит в пределах:

  • 1 +/- 2,5 кГц
  • 2 +/- 3,5 кГц
  • 3 +/- 0,5 %
  • 4 +/-7,5 кГц
  • 5 +/-0,5 %

Избирательность:

Такова, что при снижении усиления в два раза, ширина полосы пропускания не менее 3 кГц, а при снижении усиления в 100 раз - не более 18 кГц. Обеспечивается ослабление сигнала ПЧ, подаваемого на вход, не менее 15 раз. Избирательность по соседнему каналу при приёме в CW превышает 90 дБ, при приёме АМ около 60 дБ.

Стабильность:

Уход частоты гетеродина за 15 минут работы на частоте 12000 кГц - не более 25 кГц.

Питание:

Номинальный ток по цепи высокого напряжения (220 В) - 50 миллиампер. По цепи накала приемник потребляет 0.6 ампера при питании от источника напряжения 25.5 вольт и 1.2 ампера при питании от источника 12.6 вольта.  Питание осуществляется от умформера который от 25,5 в постоянного тока обеспечивант напряжение 220 В по цепям анода, по накалу 6,3 В при токе - 0,6 ампер.

Вес: без умформера не более 5.6 кг.

Габариты: высота 113 мм, ширина 331 мм, глубина 204 мм.

Приёмник имел особенность надписи на его ручках управления выполнены радиоактивной краской, фон которой превышает естественный в 15...30 раз и постоянно светящейся в темноте красивым, зеленоватым светом.

Альбомы фотогалереи:





Литература:

  1. Ремонт радиоприемника типа УС-П

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Статья В.Г.Вотинова "Линейка РПУ УС, УС-П, и ПР-4-П"

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Конструкция:

Все основные детали радиоприемника расположены на алюминиевом горизонтальном шасси.

К шасси прикреплена передняя панель с выведенными на нее органами управления радиоприемником. Шасси радиоприемника с деталями и монтажом помещается в алюминиевый футляр. С передней панелью футляр соединяется специальными замками (скобами) и винтами. Футляр позволяет укрепить радиоприемник на амортизаторах на столе или подвесить его на пружинных амортизаторах.

Передняя панель

Настройка радиоприемника на заданную частоту (волну) осуществляется с помощью ручки грубой настройки с надписью “Н” или “настройка” и ручки верньерного устройства для плавной настройки с надписью “П.Н.” (в варианте “А”).

Ручка грубой настройки находится на оси ротора блока переменных конденсаторов. Ручка плавной настройки связана с осью ротора фрикционной передачей ( с помощью трения), имеющее передаточное число 1 : 25, т. е. ось ротора вращается в 25 раз медленнее ручки плавной настройки.

Для удобства настройки радиоприемника на заданную частоту (волну), на оси ручки грубой настройки укреплен визир. Для фиксации настройки с обеих сторон визира имеются подвижные упоры.

Между визиром и кареткой помещается шкала радиоприемника.

На шкале нанесена градуировка радиоприемника только для 3-го, 4-го и 5 поддиапазонов.

Градуировка радиоприемника для 1-го и 2-го поддиапазонов выполнена в виде таблицы, укрепленной в левом верхнем углу передней панели.

Градуировка на шкале выполнена в виде награвированных цифр и рисок. Цифры на шкале обозначают частоты в мегагерцах или номера фиксированных волн.

В нижней части шкалы нанесена градусная сетка от 0 до 180 градусов для таблицы градуировки 1-го и 2-го поддиапазонов. На 1-м и 2-м поддиапазонах частоты нанесены на таблице через 25 кГц, а фиксированные волны- через одну фиксированную волну.

На 3-м поддиапазоне риски нанесены на шкале через 0,05 МГц, а при градуировке в фиксированных волнах –через 2 фиксированные волны.

На 4-м поддиапазоне риски на шкале нанесены также через 0,05 МГц или через 5 фиксированных волн.

На 5-м поддиапазоне риски на шкале нанесены через 0,1 МГц или через 5 фиксированных волн.

В правом нижнем углу передней панели расположена клемма для подключения антенны с надписью “А”. Левее клеммы “А” расположен регулятор громкости с надписью на ручке “РГ” или “регулятор громк,”.

Левее ручного регулятора громкости расположена ручка переключателя поддиапазонов с надписью на ручке “Д” или “диапазон”. На ручке с надписью “Д” награвирована стрелка, указывающая номер поддиапазона. На переключателе с надписью на ручке “диапазон”, стрелка, указывающая номер поддиапазона, выполнена в виде металлического острия, укрепленного на оси переключателя.

Около ручки переключателя, к передней панели прикреплен полукруглый шильдик с надписью на нем пяти цифр, соответствующих числу поддиапазонов.

Левее переключателя поддиапазонов расположены два тумблера - один над другим.

Верхний тумблер включает или выключает автоматическую регулировку громкости, нижний тумблер переключает радиоприемник на пием телеграфных или телефонных сигналов.

Около верхнего тумблера на шильдике имеются надписи “АРГ” и “ВЫК”, нижнего - “ТЛГ” и “ТЛФ”, что соответствует включенной или выключенной автоматической регулировке громкости и включению радиоприемника на прием телеграфии и телефонии.

В положении “ТЛГ” тумблер включает 2-й гетеродин, в положении “ТЛФ” - выключает.

Левее тумблера расположены две телефонные колодки с надписью на каждой колодке буквы “Т” и с гнездами для подключения одной или двух пар высокоомных головных телефонов.

В левом нижнем углу передней панели укреплен бронированный кабель питания радиоприемника с амортизационной пружиной у основания и фишкой на конце, с пружинящими контактами.

Над кабелем питания к передней панели прикреплен заводской знак, с изображением на нем типа и номера радиоприемника.

В правом верхнем углу панели укреплена пластина металлизации, создающая хороший электрический контакт между передней панелью и футляром радиоприемника.

Ниже пластины металлизации находится чашечка с заводской пломбой.

На правой боковой стенке футляра радиоприемника укреплена клемма заземления (металлизации) с надписью буквы “З”, для присоединения провода противовеса (металлизации).

На передней панели имеется также 4 винта с пластмассовой головкой для скрепления футляра радиоприемника с передней панелью.

В варианте “А” все надписи на органах управления и на деталях, за исключением клеммы “А”, покрыты светящимся в темноте светосоставом постоянного действия.

Кожух радиоприемника сделан из листового алюминия. Внутренние стенки закрыты изолирующими листами для устранения возможности касания деталей шасси о стенки кожуха, что может служить источником тресков. По бокам кожуха имеются ушки, и на нижней стенке четыре отверстия с резьбой. Радиоприемник может быть укреплен на столе или подвешен на амортизаторах.

На правой стенке кожуха установлена клемма, служащая для присоединения противовеса антенной системы. Эта же клемма служит контактом металлизации.

На верхней и нижней стенках кожуха имеются выдавки, придающие ему жесткость.

Кабель питания радиоприемника имеет двойную металлическую броню. Внутренний слой – гибкая алюминиевая или латунная спираль и наружный слой – оплетка из медной луженой проволоки. Трехжильный кабель имеет фишечный разъем. Фишка кабеля радиоприемника имеет плавающие контактные штыри, а а фишка кабеля источника питания – запресованные в пластмассе три плоских контакта.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Электрическая схема:

Входное устройство радиоприемника:

Входное устройство радиоприемника из антенной катушки, связанной индуктивно с сеточным колебательным контуром усилителя высокой частоты.

По числу поддиапазонов схема радиоприемника содержит 5 колебательных контуров, имеющих свои катушки антенной связи. С помощью переключателя поддиапазонов они могут подключаться к сетке лампы типа 6К7 усилителя высокой частоты.

Усилитель высокой частоты:

Усилитель высокой частоты в радиоприемнике собран по схеме параллельного питания с непосредственным включением контура в анодную цепь лампы. Особенностью такой схемы является подключение полезной нагрузки – контура через блокировочный конденсатор 72 параллельно промежутку анод – катод лампы.

К параллельно соединенным лампе и нагрузке подводится напряжение от источника анодного питания через сопротивление 132. Сопротивление 109 и конденсатор 79 составляют развязывающий фильтр, предохраняющий цепь сетки от проникновения в нее токов высокой частоты из других цепей схемы, через цепи АРГ.

Сопротивление 116 служит для понижения напряжения на экранной сетке, а конденсатор 80 для получения на ней нулевого потенциала относительно катода для высокочастотных колебаний.

Сопротивление 132 и конденсатор 100 являются развязывающим фильтром в анодной цепи лампы.

Сопротивление 104 служит для создания отрицательного потенциала на управляющей сетке лампы. Падение напряжения на этом сопротивлении создается за счет прохождения постоянной составляющей анодного тока и тока экранной сетки, причем положительный знак этого напряжения будет на катоде, а отрицательный на управляющей сетке (через цепи АРГ).

Конденсатор 66 является блокирующим. Его назначение – отвести переменную составляющую на корпус помимо сопротивления 104 и тем самым предотвратить ее воздействие на управляющую сетку лампы.

Для каждого поддиапазона усилитель высокой частоты имеет в цепи сетки и в аноде свои катушки самоиндукции, намотанные на пластмассовых каркасах, и подстроечные конденсаторы. С помощью переключателя поддиапазонов эти катушки и конденсаторы подключаются к электродам лампы т. 6К7.

Смеситель (преобразователь)

В качестве смесителя (преобразователя) в радиоприемнике применена лампа 6А7.

Усиленные колебания высокой частоты попадают на сигнальную сетку лампы 6А7.На другую сетку этой лампы – гетеродинную, подаются колебания высокой частоты от имеющегося в радиоприемнике гетеродина (маломощного генератора).

Конденсатор 74 служит для связи смесителя с контуром 1-го гетеродина. Сопротивление 123 является сопротивлением утечки; оно предохраняет сетку лампы от запирания. Конденсатор 83 и сопротивление 134 являются фильтром в анодной цепи лампы смесителя.

Сопротивление 115 понижает напряжение на экранной сетке, а конденсатор 82 создает на ней нулевой потенциал относительно катода для токов высокой частоты.

В анодной цепи смесительной лампы включен полосовой фильтр, настроенный на промежуточную частоту, равную 112 кГц. Он состоит из четырех колебательных контуров. Первый колебательный контур, составленный из емкости 57 и индуктивности 29, и второй, состоящий из емкости 58 и индуктивности 30, связаны между собой индуктивно. Третий и четвертый контуры (59, 31 и 60, 32) имеют также индуктивную связь. Второй и третий контуры связаны между собой через емкость 97.

Первый гетеродин

Гетеродин выполнен по трехточечной схеме на лампе 6К7. Отличительной особенностью схемы является наличие нулевого потенциала для высокой частоты не на катоде, а на аноде лампы 7. На 1, 2 и 3 поддиапазонах в контура гетеродина включены сопротивления ( 139, 119, 113 ), которые выравнивают амплитуду колебательного напряжения гетеродина по диапазону. На 4 и 5 поддиапазонах для улучшения стабильности частоты радиоприемника, ослаблена связь лампы 7 с колебательным контуром. Для этого сетка лампы подключена не ко всей, а к части катушки ( 27, 28 ). Конденсаторы ( 92, 93, 94 ), называются сопрягающими. Эти конденсаторы обеспечивают сопряжения контуров гетеродина с контурами высокой частоты на максимальных емкостях контуров.

Переключение элементов контуров гетеродина осуществляется переключателем поддиапазонов.

  • На первом поддиапазоне гетеродина работают: катушка индуктивности 24, сопрягающий конденсатор 92 и пдстроечный конденсатор 52.
  • На втором поддиапазоне работают: катушка индуктивности 25, сопрягающий конденсатор 93 и подстроечный конденсатор 53.
  • На третьем поддиапазоне работают: катушка индуктивности 26, сопрягающий конденсатор 94 и подстроечный конденсатор 54.
  • На четвертом поддиапазоне работают: катушка индуктивности 27, конденсатор 89 и подстроечный конденсатор 55.
  • На пятом поддиапазоне работают: катушка индуктивности 28 и подстроечный конденсатор 56.

Для устранения влияния на работу гетеродина отключенных контуров, они замыкаются на корпус радиоприемника переключателем поддиапазонов.

Сопротивление 121 и конденсатор 73 являются гридликом и служат для получения автоматического отрицательного смещения на сетку гетеродина во время его работы.

Отрицательное напряжение смещения получается за счет прохождения постоянной составляющей сеточного тока по сопротивлению 121. Переменная составляющая сеточного тока проходит через конденсатор 73, не создавая напряжения на сопротивлении 121.

Сопротивление 120 понижает напряжение на экранной сетке лампы, а конденсатор 95 отводит переменную составляющую экранного тока на корпус.

Анод лампы по высокой частоте подключается через конденсатор 96 к корпусу.

Усилитель промежуточной частоты:

Радиоприемник имеет два каскада усиления промежуточной частоты.

Настройкой контуров промежуточной частоты производится полупеременными конденсаторами 57, 58, 59, 60, 61, 62, 63, 64 с слюдяным диэлектриком.

Начальный отрицательный потенциал на управляющей сетке каждой усилительной лампы получается за счет прохождения постоянной составляющей анодного и экранного токов этой лампы по сопротивлению, включенному в цепи ее катода.

В цепи катода лампы 3 включено сопротивление 106 и в цепи катода лампы 4- сопротивление 107. Для отвода переменной составляющей анодного тока на корпус, сопротивления заблокированы конденсаторами 68 и 69.

Кроме начального постоянного отрицательного смещения, на управляющие сетки ламп подается изменяющееся смещение от автоматического регулятора громкости (лампа 5).

Это смещение изменяется вместе с изменением величины приходящего сигнала и будет тем больше, чем сильнее приходящий сигнал.

Напряжение смещения от автоматического регулятора громкости подается на управляющие сетки ламп через развязывающие фильтры.

Развязывающий фильтр лампы 3 состоит из конденсатора 84 и сопротивления 111, а лампы 4 – из конденсатора 86 и сопротивления 112.

Сопротивления 117 и 118 служат для понижения постоянного напряжения, подаваемого от анодной цепи на экранные сетки ламп 3 и 4, а конденсаторы 85 и 87 – для создания на экранных сетках этих ламп нулевого потенциала по отношению к катоду для токов высокой частоты.

Колебательные контура 61, 33 и 62, 34 включены в анодную цепь лампы 3 и сеточную цепь лампы 4 не полностью, а частично.

Это сделано для того, чтобы уменьшить шунтирующее действие ламп на контура и получить устойчивую работу усилителя и всего радиоприемника.

В аноде лампы 4 включен третий фильтр промежуточной полосы (63, 35 и 64, 36), напряжение с которого снимается на детектор (лампа 5).

Детектор и автоматический регулятор громкости (АРГ)

А) Принцип действия и описание схемы детектора:

В качестве лампы детектора в радиоприемнике применен двойной диод типа 6Х6С. Один диод служит для детектирования промежуточной частоты, а другой – для целей автоматической регулировки громкости.

Колебания промежуточной частоты поступают с контура 36, 64 на анод левого диода.

При положительных полупериодах напряжение промежуточной частоты на аноде, в цепи диода будет протекать пульсирующий ток, состоящий из токов промежуточной частоты и более высоких частот, звуковой частоты и постоянного тока.

Постоянный ток и токи звуковой частоты (при приеме модулированных колебаний) проходят по сопротивлениям 108, 126, 125 и создают на них падение напряжения.

Токи промежуточной и более высоких частот будут проходить в основном по цепи, состоящей из емкости 101, индуктивности 38 и емкости 75, поскольку эта цепь для них имеет меньшее сопротивление.

Сопротивление 127 и конденсатор 77 служат дополнительным фильтром для токов промежуточной и более высоких частот, не допускающим проникновение их на сетку выходной лампы радиоприемника (лампы 6).

Конденсатор 98 не пропускает на управляющую сетку выходной лампы постоянного напряжения, полученного в результате детектирования промежуточной частоты.

Таким образом дальнейшему усилению подвергается только напряжение звуковой частоты, которое подводится к управляющей сетке выходной лампы 6 через конденсатор 98. Катоды лампы 6Х6С подключены к сопротивлению 108. Падение напряжения на нем используется для получения на выпрямляющем аноде лампы 6Х6С небольшого отрицательного начального напряжения. В результате этого, детектор становиться нечувствительным к напряжениям, равным или меньшим начального, вследствие чего уменьшаются шумы радиоприемника.

Б) Принцип действия и описание схемы АРГ

Принцип действия автоматической регулировки громкости АРГ основан на изменении усиления радиоприемника в зависимости от силы принимаемого сигнала, что достигается путем изменения напряжения смещения на управляющих сетках ламп усиления высокой и промежуточной частот (лампы 1, 2, 3, 4).

В радиоприемнике автоматическая регулировка громкости осуществляется при помощи правого диода лампы 6Х6С. Напряжение необходимое для работы АРГ, снимается с контура 36, 64 фильтра промежуточной частоты и подается на анод правого диода через конденсатор 76.

В радиоприемнике применена схема автоматической регулировки громкости с задержкой. Напряжение задержки, равное 2,7 В снимается с сопротивления 108. При отсутствии принимаемого сигнала или при слабых сигналах, когда напряжение промежуточной частоты, подаваемое через конденсатор 76 на правый анод диода, меньше отрицательного напряжения задержки, ток в цепи диода отсутствует, смещение на управляющих сетках ламп 1, 2, 3, и 4 не изменяется и усиление радиоприемника будет максимальным. Как только принимаемый сигнал достигает такой величины, при которой на правый анод диода будет подаваться напряжение промежуточной частоты, превышающее напряжение задержки, правый диод отопрется и через него начнет протекать ток. Этот ток будет создавать падение напряжения на сопротивлении нагрузки АРГ (129). С сопротивления нагрузки 129 отрицательное напряжение подается на управляющие сетки ламп 1, 2, 3, и 4 через общий фильтр 128-91 и индивидуальные фильтры: 112-86, 111-84, 110-81, 109-79. Таким образом, лампы получают дополнительное отрицательное смещение и усиление радиоприемника уменьшается.

Система АРГ в радиоприемнике рассчитана таким образом, чтобы при увеличении сигнала на входе в 10 000 раз напряжение на выходе радиоприемника увеличилось бы не более чем в 6-8 раз.

На пятом поддиапазоне радиоприемника в усилителе высокой частоты (лампа 1) и в смесителе (лампа 2) автоматической громкости нет. В этом случае конденсаторы фильтров АРГ 79 и 81 не входят в колебательные контуры 18, 46 и 23, 51, что улучшает качество этих контуров, повышает усиление радиоприемника и увеличивает ослабление по зеркальному каналу.

Для выключения АРГ имеется тумблер 136, замыкающий цепь АРГ на корпус.

Следует отметить, что при включенной АРГ управляющие сетки ламп 1, 2, 3 и 4 соединяются с катодами через сопротивления 129 и 128, а при выключенной АРГ - через тумблер 136.

Ручная регулировка громкости (РРГ)

Кроме автоматической, в радиоприемнике имеется также ручная регулировка громкости.

Ручной регулятор громкости 103 выполнен в виде двух переменных сопротивлений величиной 220 и 33 кОм; оси обоих сопротивлений спарены между собой.

Ручная регулировка громкости осуществляется одновременно по двум цепям промежуточной частоты.

С помощью сопротивления 220 кОм регулируется величина связи между вторым и третьим контурами полосового фильтра, т. е. Между контуром 30, 58 и контуром 31, 59.

С помощью сопротивления 33 кОм регулируется величина отрицательного напряжения смещения на управляющей сетке лампы 3 усилителя промежуточной полосы.

Усилитель низкой частоты

Усилитель низкой частоты радиоприемника работает на лампе типа 6К7 (лампа 6).

Назначение усилителя низкой частоты – усилить слабые колебания низкой (звуковой) частоты, выделяемые на сопротивлении нагрузки детектора 126, до величины обеспечивающей нормальную работу внешней нагрузки радиоприемника (двух пар высокоомных телефонов).

Напряжение низкой (звуковой) частоты подается на управляющую сетку лампы 6 через конденсатор 98.

Усиленное лампой 6 напряжение низкой частоты выделяется на анодной нагрузке этой лампы, состоящей из автотрансформатора 37 и высокоомных телефонов, которые включаются в гнезда колодки 138.

Назначение отдельных элементов схемы следующее:

Сопротивление 130 служит утечкой, предохраняющей лампу от запирания токами сетки.

Для получения отрицательного смещения на управляющей сетке, в цепь катода введено сопротивление 108, шунтированное конденсатором 101, через который проходит переменная составляющая анодного тока лампы 6, не создавая падения напряжения на сопротивлении 108.

Сопротивление 131 служит для понижения анодного напряжения, подаваемого на экранную сетку, а конденсатор 70 сообщает ей нулевой потенциал для низкой частоты по отношению к катоду.

Как уже было сказано, в аноде лампы включен дроссель (автотрансформатор) 37. Для получения оптимального режима работы лампы, напряжение на телефоны снимается с части дросселя через конденсатор 88. Этот конденсатор предохраняет телефоны от попадания в них постоянного анодного напряжения.

Конденсатор 99 обеспечивает получение соответствующей частотной характеристики усилителя низкой частоты.

Второй гетеродин

Для возможности приема на слух немодулированных телеграфных сигналов радиоприемник имеет второй гетеродин, работающий по схеме генератора с индуктивной связью между анодным и сеточным контурами.

Анодный контур гетеродина, составленный из емкости 65 и индуктивности 39, настраивается на частоту, отличающуюся от промежуточной частоты на 800-1000 Гц. Напряжение, генерируемое гетеродином, с помощью катушки связи 38 и конденсатора 75, подается на детектор. В результате детектирования сложного колебания, состоящего из сигнала промежуточной частоты и сигнала второго гетеродина, на сопротивлении нагрузки детектора 126 выделяется напряжение звуковой частоты 800-1000Гц, которое подвергается дальнейшему усилению в каскаде низкой частоты (лампа 6).

Назначение отдельных элементов схемы второго гетеродина следующее:

Конденсатор 78 и сопротивление 124 служит гридликом для получения автоматического отрицательного смещения на управляющей сетке лампы 8. Сопротивления 140 и 114 понижают напряжение соответственно на экранной сетке и на аноде лампы. Конденсаторы 141 и 90 отводят на корпус переменную составляющую экранного и анодного токов.

Для включения второго гетеродина в работу служит тумблер 137, с помощью которого включается анодное напряжение на ламу гетеродина.

Катушка самоиндукции 40 связанна индуктивно с анодным контуром и является обратной связью.
