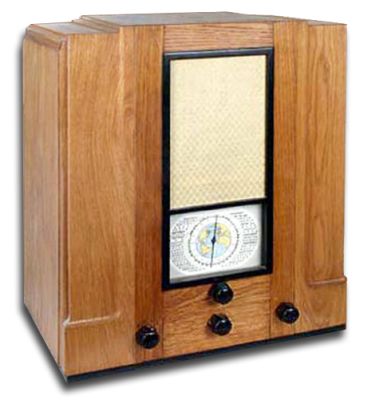

Радиоприёмник "ЦРЛ-10"

Сетевой ламповый радиоприёмник "ЦРЛ-10" серийно выпускался Завод имени Казицкого (г. Ленинград) c 1935 года. Разработчик: Центральная Радио Лаборатория.

С осени 1935 года заводом им. Казицкого в г.Ленинграде серийно выпускался первый серийный отечественный супергетеродин - ''ЦРЛ-10''. Схема приёмника выполнена на пяти радиолампах с четырехвольтовым накалом; СО-183,СО-182, СО-193,СО-187, в выпрямителе ВО-116. Радиоприёмник сетевой, 110,127,220 в, работает в диапазонах волн: ДВ 740...1900 м, СВ 230...575 м и КВ 19...46 м. Чувствительность аппарата от 150 в ДВ до 500 мкв в КВ диапазонах.

Избирательность по соседнему каналу 24 дб,  по зеркальным каналам 8...12 дб.  ПЧ равна 110 кгц.  Номинальная выходная мощность приёмника - 1 вт. Потребляемая от сети мощность - 100 вт.

Имеются гнёзда для подключения внешнего звукоснимателя.  Регулятор громкости и тембра ВЧ - плавные.  Веньерное устройство с замедлением - 10:1.  На заводе производили и модернизированные,  приёмник ''ЦРЛ-8'' и радиолу с названием - ''ЦРЛ-8'' (7 ламп),  приёмник - ''ЦРЛ-9'' (5 ламп).

Некоторые приёмники  имели в конце наименования букву ''К'' - з-д Казицкого.

Литература:

  1. Описание радиоприёмника в справочнике Р.Малинина.
  2. Немного другая электрическая схема радиоприёмника.
