Радиоприёмник "Р-323" (Цифра)

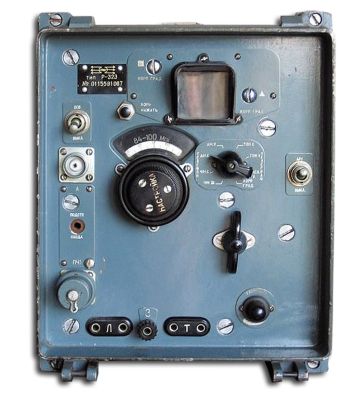

Армейский КВ-УКВ радиоприёмник "Р-323" (Цифра). Модель 1961 года.

Армейский, ламповый КВ-УКВ радиоприёмник ''Р-323'' предназначен для приёма сигналов с амплитудной, частотной модуляцией и телеграфа. Приёмник собран по схеме супергетеродина с 3 преобразованиями на 28 лампах (5 ламп 1Ж29Б и 23 лампы 1Ж24Б) и шести полупроводниковых диодах Д2Г. Максимальное количество одновременно работающих ламп в зависимости от вида работы приемника 17. Приёмник размещен в кожухе из алюминиевого сплава. Конструкция приёмника обеспечивает водозащищенность. При погружении в воду на глубину до 0.5 м на время до 30 минут, исключается проникновение воды внутрь. Для питания от сети переменного тока 220 или 127 В приёмник укомлектован отдельным выносным стабилизированным выпрямителем ''ВС-2.5М''. По внешнему виду аппарат похож на приёмник ''Р-326'', отличие лишь в диапазоне принимаемых частот.

Основные технический характеристики:

  • Диапазон принимаемых частот: 20...100 MHz (4 поддиапазона)
  • Виды принимаемых сигналов: AM, CW, FM.
  • Погрешность установки частоты: 10 KHz.
  • Формирование/установка частоты: плавный гетеродин (LC генератор).
  • Отображение частоты: оптическая шкала (дискретность 10 / 20 KHz).
  • Чувствительность в АМ (узкая/широкая полоса) : 3 / 5, FM - 2.5, CW 1 мкВ.
  • Ослабление по зеркальному каналу не менее: 800 раз.
  • Полоса пропусканя (на уровне 0.5) : 8, 25, 85 KHz.
  • Промежуточные частоты 1 ПЧ: 9 MHz; 2 ПЧ: 2.86 MHz; 3 ПЧ: 473 KHz.
  • Выходное напряжение НЧ на одной паре низкоомных телефонов:  4.5 в.
  • Коэффициент нелинейных искажений: 10 %.
  • Напряжение питания: +2.5 в.
  • Диапазон рабочих температур: -50 +50°C.
  • Габариты: 255 х 270 х 370 мм.
