Радиоприёмник "Р-323М" (Цифра-М)

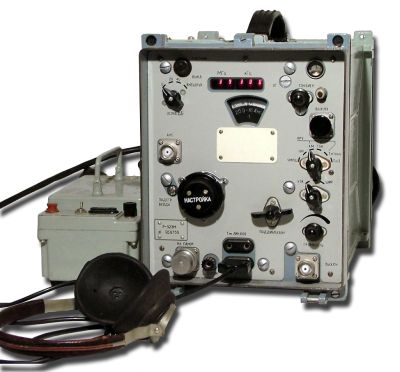

Армейский ламповый КВ-УКВ радиоприёмник "Р-323М" (Цифра-М). Выпуск с 1978 года.

''Р-323М'' - армейский ламповый КВ-УКВ радиоприёмник. Предназначен для приёма телеграфных сигналов и сигналов с амплитудной и частотной модуляцией. Радиоприемник ''Р-323М'' собран по схеме супергетеродина, с двумя преобразованиями частоты. Имеет 4 поддиапазона. Индикация частоты осуществляется с помощью светодиодных индикаторов. Полоса пропускания - переключаемая, имеет три положения. Регулировки усиления приёмник не имеет. По входу есть ступенчатый аттенюатор с ослаблением 0, 20 и 40 dB. По внешнему виду этот радиоприёмник практчески похож на радиоприёмник типа ''Р-326М'' всё его отличие только в диапазоне принимаемых частот.

Основные технические характеристики:

  • Диапазон принимаемых частот: 20 - 100 MHz.
  • Формирование/установка частоты: плавный гетеродин (LC генератор).
  • Отображение частоты цифровой измеритель, дискретность: 1 KHz.
  • Чувствительность в режиме АМ (узкая/широкая полоса) : 3/5 мкВ, FM 2.5 мкВ, CW 1 мкВ.
  • Ослабление по зеркальному каналу не менее: 800 раз.
  • Схема приемника: супергетеродин с двумя преобразованиями частоты.
  • Коэффициент нелинейных искажений: 10 %.
  • Номинальное напряжение питания: +12 В.
  • Габариные размеры (с выступающими частями) : 255 х 270 х 370 мм.
