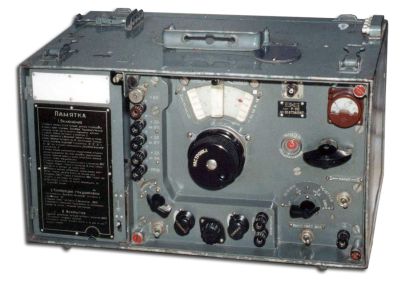

Радиоприёмник "Р-312" (Бета)

Специальный военный УКВ радиоприёмник "Р-312" (Бета). Выпуск с 1954 года.

Радиоприёмник ''Р-312'' был предназначен для организации радиосвязи и радиоконтроля в Советской Армии. Радиоприёмник собран на десяти радиолампах типа 2Ж27Л и работает в пяти поддиапазонах с плавным перекрытием частот от 15 до 60 мгц, с достаточными запасами на краях поддиапазонов. На приёмник возможен приём радиостанций работающих с АМ, ЧМ и тональной модуляцией, а так же телеграфом и сигналами с подавленной несущей. При приёме АМ-ЧМ радиостанций чувствительность приёмника равна 5-8 мкв а при приёме телеграфа и SSB - 2-3 мкв. Радиоприёмник имеет двухступенчатую регулировку полосы пропускания по ПЧ которая переключается автоматически при выборе модуляции. При приёме АМ сигналов полосу пропускания по ПЧ можно изменять от 9 кгц при узкой полосе, до 25 кгц при широкой, при приёме сигналов ЧМ от 60 и до 180 кгц соответственно, при приёме телеграфных сигналов и SSB от 3 до 9 кгц. При мощном сигнале весьма заметны всплески сигнала за пределами полосы 3 кгц. В приёмнике имеется режим приёма телеграфных сигналов по методу биений между звуковыми частотами, так называемая тональная модуляция. Избирательность по соседнему каналу у приёмника 74 дб, причём это максимальное значение при приёме CW - SSB, по зеркальному от 36 до 60 дб. ПЧ равна 3 мгц.

Приёмник питается от аккамуляторов 2,5 в, которые питают накал ламп непосредственно, а аноды ламп питаются через вибропреобразователь с выходным напряжением 80 вольт. Ток потребления по аноду не более 25 ма, по накалу 0,7 а. Мощность усилителя низкой частоты 50 мвт. Габариты приёмника 445х290х255 мм, его масса 20 кг.

Приёмник считался секретным до 1965 года, а выпускался вплоть до октября 1971 года.
