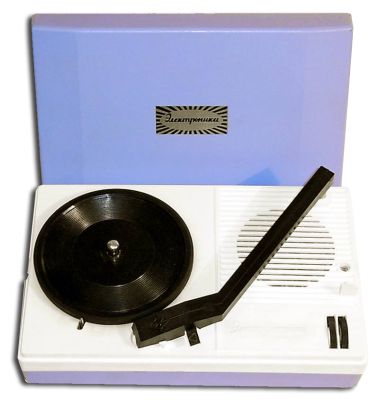

Электрофон игрушка "Электроника"

Электрофон игрушка "Электроника" выпускался Псковским заводом радиодеталей с 1975 года.

Электрофон-игрушка "Электроника" - предназначен для проигрывания грампластинок диаметром до 25 см, на скорости 33 об/мин. Скорость проигрывания регулируется от 30 до 35 об/мин. Рекомендуется проигрывание грампластинок с речевыми фонограм мами из-за заметной детонации при проигрывании музыкальных фонограмм. Питание модели осуществляется от двух батарей КБСЛ-05, или в зависимости от исполнения электрофона от шести элементов А-343 общим напряжением 9 вольт. В некоторых вариантах имелся разъём (типа крона) для внешнего источника питания с напряжением от 6 ло 10 В (многие ошибочно подключали туда батарею "Крона". Электрофон имеет номинальную выходную мощность 100 мВт при КНИ 7%, максимальную 150 мВт при КНИ 10%. Диапазон воспроизводимых частот 200...4000 гц. До 1982 года электрическая схема модели собиралась на германиевых транзисторах, позже на кремниевых и микросхеме. Цена модели в зависимости от варианта исполнения была 18/25 рублей.

Литература:

  1. Инструкция по эксплуатации ЭФ 1976 года.
  2. Инструкция по эксплуатации ЭФ 1981 года.
