Электрофон комбинированный "Россия-325-стерео"

Электрофон комбинированный "Россия-325-стерео" выпускал Челябинский радиозавод (ПО "Полёт") с 1985 года.

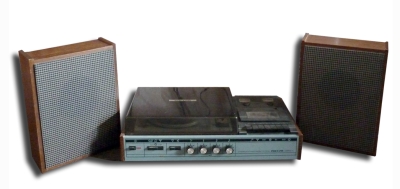

Комбинированное устройство обеспечивает воспроизведение записи с моно и стереофонических грампластинок, а также запись моно или стереофонических фонограмм с последующим их воспроизведением через акустические системы или стереотелефоны. Аппарат состоит из электропроигрывающего устройства "III-ЭПУ-74СП", магнитофонной кассетной панели и двухканального усилителя НЧ, объединённых в одном общем корпусе, а также двух выносных акустических систем. Модель имеет: раздельные регуляторы громкости, стереобаланса и тембров по ВЧ и НЧ частотам, микролифт и автостоп в ЭПУ, автоматический останов при окончании магнитной ленты или неисправности кассеты с индикацией включения, клавишу временной остановки ленты, счетчик ленты, стрелочные индикаторы уровня записи, световой индикатор режима записи, регуляторы уровня записи и громкости на стереотелефоны. В модели есть возможность подключения микрофонов, стереотелефонов, а также любых источников звуковых программ на запись.

Технические характеристики:

  • Частота вращения диска 33; 45; 78 об/мин.
  • Диапазон воспроизводимых частот, Гц: при: воспроизведении грамзаписи 40...12500, а при воспроизведении магнитозаписи 80...12500.
  • Тип магнитной ленты А4205-3.
  • Скорость магнитной ленты 4,76 см/сек.
  • Коэффициент детонации, не более, %: электрофона 0,25, магнитофона-приставки 0,3.
  • Относительный уровень шумов и помех в канале записи-воспроизведения -48 дБ.
  • Уровень эл. фона -53 дБ.
  • Максимальная выходная мощность 2х5 Вт.
  • Напряжение питания 220 В.
  • Потребляемая мощность 40 Вт.
  • Габариты комбинированного электрофона 590х325х165 мм.
  • Масса устройства без АС - 19 кг.

Цена - 180 рублей.

В 1987 году электрофон комбинированный ''Россия-325-стерео'' был модернизирован. Выпускавшийся до модернизации электрофон имел отдельную магнитофонную панель подключаемую специальным кабелем, а после модернизации магнитофонная панель конструктивно объединена в общем корпусе. АС без наименования, с громкоговорителями 8ГД-Ш-1 или 4ГД-15 и радиотканью заменены на фирменные с громкоговорителями 4ГД-35. Электрическая схема прежняя. В некоторых документах модель ''Россия-325-стерео'' именуется как "Россия-325-1-стерео".

Литература:

  1. Описание и схемы КЭ в справочнике МРБ-1164.
  2. Инструкция по эксплуатации (модернизир.).
