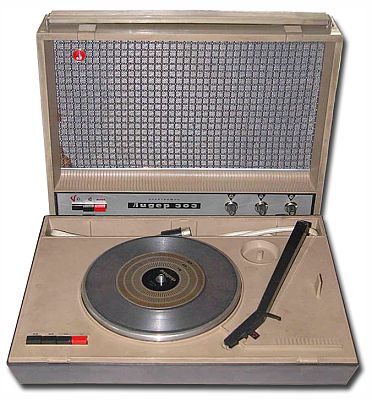

Электрофон ''Лидер-303''

 Малогабарнитный электрофон "Лидер-303" выпускался Саратовским ПО "Корпус" с 1973 года.

Электрофон ''Лидер-303'' рассчитан на воспроизведение записи с обычных и долгоиграющих грампластинок. Он состоит из электропроигрываюдего устройства и выносной акустической системы, она же и крышка электрофона, с усилителем НЧ, соединяемых при переноске в единый блок. Электропроигрывающее устройство выполнено на электродвигателе постоянного тока ДПГ-1, с электронным управлением и имеет 3 скорости вращения: 78, 45 и 33 об/м, они переключаются электронным способом, кнопочным переключателем. Каждую скорость можно подстроить с помощью стробоскопического диска. Усилитель НЧ - транзисторный, его максимальная выходная мощность при питании от электрической сети 2 Вт, при питании от батарей 1 Вт. Полоса звуковых частот воспроизводимых АС 150...7000 Гц. Работает усилитель на два громкоговорителя 1ГД-40. Электрофон питается от сети переменного тока через встроенный блок питания или от 6 элементов 373. Размеры электрофона - 362х283х262 мм, масса модели 5,5 кг. В 1974 году в связи с новыми требованиями ГОСТа - электрофон был модернизирован.

Литература:

  1. Инструкция по эксплуатации к электрофону.
  2. Описание и схема в справочнике Н.В.Анисимова.
  3. Реклама электрофона в "Радио" № 10 за 1973 год.
