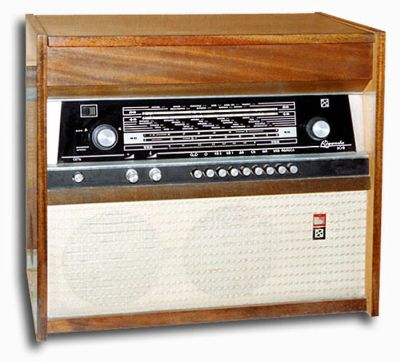

Радиола "Ригонда-102"

Радиола первого класса "Ригонда-102" выпускалась Рижским радиозаводом имени А.С.Попова с 1971 года.

Монофоническая сетевая радиола 1-го класса - ''Ригонда-102'' заменившая радиолу ''Ригонда-Моно'' выпускалась со II квартала 1971 года на Рижском радиозаводе ''Радиотехника''. В сравнении с прежней, она обеспечивает более уверенный приём радиостанций и лучшее качество звука. В радиоле - ''Ригонда-102'' почти в два раза увеличена выходная мощность, в два-три раза чувствительность индикатора настройки. Улучшена автоматическая регулировка усиления. Введена отдельная клавиша магнитофон, позволяющая вести запись на магнитную ленту при радиоприёме и при проигрывании грамзаписи. Повышена надёжность, за счет замены выпрямителя ABС-80х260 работавшего в предельно допустимом режиме, на сборку КЦ-401Б. Улучшено внешнее оформление радиолы. По другим параметрам радиола аналогична прежней модели, радиоле ''Ригонда-моно''. Цена новой радиолы 150 руб.

Приёмник радиолы ''Ригонда-102'' рассчитан на приём передач радиостанций, работающих в диапазонах длинных ДВ - 150...408 кгц (200...735,3 м); средних СВ - 525...1605 кгц (571,4...186,9 м) двух коротковолновых КВ-2 3,95...7,4 Мгц (75,9...40,5 м), KB-1 9,36...12,1 Мгц (32,0...24,7 м), и ультракоротких УКВ-ЧМ - 65,8...73 Мгц (4,56...4,11 м) волн. Акустическая система радиолы состоит из четырех громкоговорителей: двух 4ГД-28 (позже заменённых одним 4ГД-35) и двух 1ГД-28 (позже 1ГД-36).  В радиоле установлено трехскоростное II-ЭПУ-40 (позже II-ЭПУ-50), рассчитанное на воспроизведение записи с обычных и долгоиграющих пластинок.

 Технические характеристики:

  • Чувствительность приёмника в ДВ, СВ и КВ диапазонах 20...60 мкв, а в УКВ-ЧМ диапазоне 3...6 мкв.
  • Избирательность по соседнему каналу в АМ тракте - 60...66 дб.
  • Номинальная выходная электрическая мощность радиолы 3 вт, максимальная 7...10 вт.
  • Звуковое давление при номинальной мощности УНЧ 1,6...1,8 н/м.
  • Диапазон эффективно воспроизводимых звуковых частот для тракта AM - 60...6000 гц, тракта ЧМ - 60...12000 гц.
  • Питается радиола от сети 220 или 127 в
  • Габариты, без ножек - 640х355х550 мм.
  • Масса 24 кг.

Набор ламп в радиоле: 6Н3П, 6И1П, 6К4П (2), 6Х2П, 6Н2П, 6П14П (2), 6Е1П.

Радиолу ''Ригонда-102'' предполагалось выпускать ещё с 1968 года, но по различным причинам, выпуск был отложен. С начала выпуска радиола была по оформлению ближе к базовой модели, затем постепенно заменялась радиоткань, изменилось обрамление шкалы, а в АС радиолы был убран один широкополосный громкоговоритель.

Литература:

  1. Инструкция по эксплуатации и электрическая схема 1971 года.
  2. Инструкции 1973, 1974, 1976 годов.

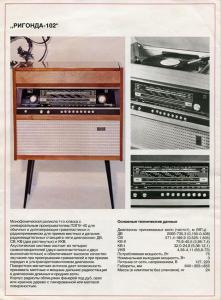

  3. Рекламный проспект о радиоле "Ригонда-102".
