Радиола "Россия"

Сетевая ламповая радиола высшего класса "Россия" выпускалась Рижским государственным электротехническим заводом ВЭФ с 1956 года. Малосерийное производство.

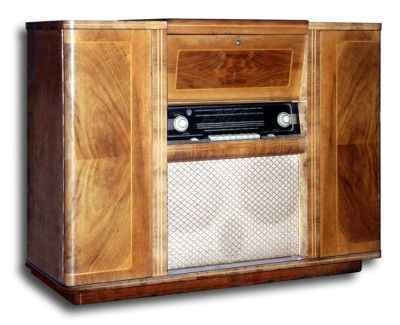

Всеволновая радиола ''Россия'' аппарат высшего класса, созданный на базе радиолы ''Люкс''.  Принципиальная схема радиолы, электрические показатели и конструкция всех элементов, кроме футляра, точно такие же, как у радиолы "Люкс". В акустической системе применены два фронтальных громкоговорителя типа 5ГД-10, один фронтальный и два боковых типа 1ГД-9. Внешнее оформление радиолы - мебельного типа.

Приемник имеет следующие каскады:

  1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.
  2. УВЧ для остальных диапазонов на лампе 6К4П.
  3. Преобразователь частоты для диапазонов ДВ, СВ и КВ и первый каскад УПЧ для УКВ диапазона на лампе 6И1П.
  4. Двухкаскадный комбинированный УПЧ на лампах 6К4П.
  5. Комбинированный АМ и ЧМ детектор на лампе 6Х2П.
  6. Предварительный УНЧ и детектор АРУ на лампе 6Н2П.
  7. Фазоинвертор на лампе 6Н2П.
  8. Двухтактный оконечный усилитель на лампах 6П14П.
  9. Оптический индикатор настройки на лампе 6Е5С

Диапазон принимаемых частот:

  1. Длинноволновом - 2000 - 722,9 м (150 - 415 кГц);
  2. Средневолновом - 577 - 187,5 м (520 - 1600 кГц);
  3. Коротковолновом третьем - 75,9 - 54,5 м (3,95 - 5,5 МГц);
  4. Коротковолновом втором - 57,7 - 40 м (5,2 -7,5 МГц);
  5. Коротковолновом первом - 31,9 - 23,0 м (9,4 - 13,0 МГц);
  6. Ультракоротковолновом - 4,65 - 4,11 м (64,5 - 73 МГц).

Промежуточная частота AM тракта равна 465 кГц, а ЧМ тракта - 8,4 МГц.

Основные технические данные:

  • Полоса пропускания по промежуточной частоте AM тракта изменяется плавно в пределах от 4 до 13 кГц, по ЧМ тракту она составляет более 180 кГц.
  • Чувствительность при выходной мощности 50 мВт на ДВ, СВ и KB составляет 20 - 50 мкВ, на УКВ (при 300-омном входе) - 5 - 10 мкВ, с внутренней магнитной антенной на ДВ и СВ - 5 - 10 мВ.
  • Избирательность по соседнему каналу по AM тракту при расстройке на +-10 кГц более 60 дБ, по ЧМ тракту при расстройке на +-250 кГц - более 30 дБ.
  • Напряжение частоты гетеродина на гнездах УКВ антенны (при входном сопротивлении 300 Ом) не более 40 мВ.
  • Автоматическая регулировка усиления обеспечивает при изменении напряжения на входе на 60 дБ, изменение напряжения на выходе по AM тракту не более чем на 8 дБ, а по ЧМ тракту - не более чем на 16 дБ.
  • Номинальная выходная электрическая мощность равна 6 Вт, максимальная - 8 - 9 Вт.
  • Нелинейные искажения по звуковому давлению при номинальной выходной мощности по AM тракту при глубине модуляции 60% и по ЧМ тракту при девиации частоты 50 кГц, на частотах 200 - 400 Гц - не превышают 7%, а на частотах свыше 400 Гц - 5%.
  • Чувствительность с гнезд звукоснимателя при номинальной выходной мощности 100 - 150 мВ.
  • Регулировка громкости осуществляется в пределах 60 - 70 дБ. Регулировка тембра - плавная, раздельная и обеспечивает изменение частотной характеристики на низших частотах в пределах 15 дБ, а на высших - в пределах 20 - 26 дБ.
  • Уровень фона на выходе радиолы ниже уровня выходной номинальной мощности на 50 - 60 дБ.
  • Диапазон воспроизводимых частот при неравномерности 14 дБ по ЧМ тракту от 40 до 15000 Гц.
  • При приеме радиостанции радиола воспроизводит полосу звуковых частот: в диапазоне УКВ 60 - 12000 гц, в диапазонах ДВ, СВ и KB - 60 - 6500 Гц, при проигрывании грампластинок - 70 - 7000 Гц.
  • Кроме того, акустическая система радиолы позволяет получить ненаправленную частотную характеристику воспроизведения в горизонтальной плоскости в пределах угла 180 град. в диапазоне 60 - 12000 Гц с неравномерностью не более 10 - 20 дБ.
  • Среднее звуковое давление при номинальной выходной мощности не менее 20 бар.
  • Диапазон воспроизводимых звуковых частот при проигрывании грампластинок (позволяет прослушивать обычные и долгоиграющие грампластинки) и приёме в ЧМ диапазоне 40...15000 Гц.
  • Потребляемая мощность от электросети 220 вольт при приёме 100 Вт, а при работе ЭПУ - 120 Вт.
  • Габариты модели 1150х850х405 мм.
  • Масса 66 кг.


Литература:

  1. Описание в книге Е.А. Левитина

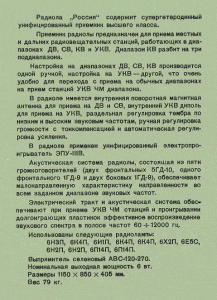

  2. Описание рл в книге ИРПА
