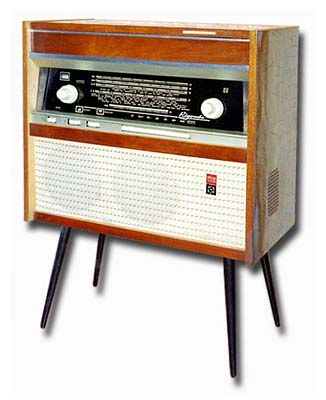

Радиола "Ригонда" (моно)

Монофоническая радиола “Ригонда-моно” представляет собой пятидиапазонный восьмиламповый супергетеродинный АМ-ЧМ приемник I класса с электропроигрывающим устройством III ЭПУ-20, 3-127 В или II ЭПУ-40 4(3) - 127 В.

Принципиальная схема радиолы аналогична схеме радиолы “Ригонда-стерео” (выпуска с середины 1966 г.), за исключением особенностей, связанных с отсутствием стереоканала: исключена клавиша В9 (“стерео”) клавишного переключателя с соответствующей контактурой, регулятор стереобаланса, блок УНЧ второго канала, гнездо для подключения стереофонической приставки ("полярный детектор") и введены изменения в схему фильтра блока питания.

Акустическая система радиолы состоит из четырех громкоговорителей: двух 4ГД-28 (с резонансными частотами 60 и 90 Гц) и двух 1ГД-28 (с резонансной частотой 100 или 140 Гц).

Конструктивно шасси приемника радиолы выполнено аналогично радиоле "Ригонда-стерео", исключен лишь блок УНЧ второго канала. Шасси, акустическая система и ЭПУ объединены в один общий футляр напольного типа.

Остальные характеристики радиолы аналогичны соответствующим характеристикам радиолы "Ригонда-стерео" (выпуска с середины 1966 г.).

До середины 1966 г. радиола "Ригонда-моно" выпускалась с блоком УНЧ, принципиальная и монтажная схема которого аналогичны соответствующим схемам блока УНЧ радиолы “Ригонда-стерео”, выпускавшейся до середины 1966 г.

Радиола может быть также использована для записи и воспроизведения магнитной записи.

Проигрывающее устройство позволяет проигрывать обычные и стереофонические пластинки на трех скоростях: 33, 45 и 78 об/мин и имеет полуавтоматические включение и автоматическое выключение и микролифт.

Конструкция:

В радиоле использован блок УКВ для радиол 1 класса.

Конструктивно радиола размещена в напольном футляре. Акустическая система расположена в нижнем отсеке напольного футляра и состоит из двух фронтальных громкоговорителе типа 4ГД-8 и двух боковых типа 1ГД-28, в верхней части футляра расположено проигрывающее устройство.

Переключатель диапазонов - клавишный.

В радиоле предусмотрены гнезда для подключения магнитофона.

Приемник радиолы состоит из четырех функциональных блоков: УКВ, КСДВ-ПЧ, УНЧ и питания. В блоках УКВ, КСДВ-ПЧ и УНЧ применен печатный монтаж. Все функциональные блоки установлены на металлическом шасси. Верньерная система собрана на рефлекторе.

Габарит радиолы 640х355х555 мм, вес 24 кг.

Приемник имеет следующие каскады:

  1. УВЧ и преобразователь для УКВ диапазона на лампе 6Н3П
  2. Первый УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П.
  3. Второй УПЧ для, УКВ диапазона и первый УПЧ для остальных диапазонов на лампе 6К4П.
  4. Третий УПЧ для УКВ диапазона и второй УПЧ для остальных диапазонов на лампе 6К4П.
  5. Комбинированный детектор для всех диапазонов на лампе 6Х2П.
  6. Предварительный двухкаскадный УНЧ на лампе 6Н2П.
  7. Оконечный усилитель мощности на лампе 6П14П.
  8. Оптический индикатор настройки на лампе 6Е1П.
  9. Выпрямитель селеновый типа АВС-120-270.

Диапазон принимаемых частот:

  1. Длинные волны - ДВ: 150-408 кГц (2000 - 735,3 м);
  2. Средние волны - СВ: 525 - 1606 кГц (571,4 - 186,9 м);
  3. Короткие волны - КВ-I: 9,36 - 12,1 МГц (32,0 - 24,8 м);
  4. Короткие волны - КВ-II: 3,95 - 7,4 МГц (75,9 - 40,5 м);
  5. УКВ - 65,8 - 73 МГц (4,56 - 4,11 м).

Промежуточная частота для УКВ диапазона 6,5 МГц, для остальных диапазонов 465 кГц.

Основные технические данные:

  • Чувствительность приемника радиолы с внешней антенны в диапазонах СВ и ДВ 20 -30 мкВ в диапазонах КВI и KBII - 40- 60 мкВ (при отношении полезного сигнала к шуму 20 дБ), в диапазоне УКВ - 2-5 мкВ (при отношении полезного сигнала к шуму 26 дБ), с внутренней магнитной антенны в диапазонах ДВ и СВ - 0,6 - 1,2 мВ/м, в фиксированном положении “местный прием” в диапазонах ДВ и СВ - 0,4-0,8 мВ. Чувствительность измерялась при выходной мощности 50 мВт.
  • Чувствительность с гнезд звукоснимателя при номинальной выходной мощности - 0,15-0,23 В.
  • Избирательность по соседнему каналу в диапазонах длинных и средних волн - 60-65 дБ.
  • Усредненная крутизна скатов резонансной характеристики в диапазоне УКВ - 0,25-0,35 дБ/кГц, ширина полосы пропускания при ослаблении на 6 дБ - 130-160 кГц.
  • Избирательность по зеркальному каналу в диапазонах: ДВ - 60-66 дБ, СВ - 40-46 дБ, КВ-I, KB-II - 18-20 дБ, УКВ - 26-28 дБ.
  • Автоматическая регулировка усиления обеспечивает изменение сигнала на выходе радиолы не более 12 дБ при изменений сигнала на входе на 40 дБ.
  • Частотная характеристика. Диапазон воспроизводимых частот 60 - 15000 Гц. Полоса пропускания всего тракта в диапазонах длинных, средних и коротких волн - 60 - 7000 Гц, в диапазоне УКВ - 60 - 13000 Гц, при проигрывании грампластинок - 60 - 12000 Гц.
  • Номинальная выходная электрическая мощность усилителя НЧ - 2 Вт, максимальная неискаженная - 3,5 Вт.
  • Регулировка тембра плавная, раздельная для низших и высших звуковых частот, в пределах 14-18 дБ.
  • Уровень фона со входа усилителя НЧ - 56-60 дБ. Мощность, потребляемая радиолой от сети при приеме радиовещательных станций, не превышает 55 Вт, а при воспроизведении грамзаписи - 65 Вт.

Питание:

Радиола питается от сети переменного тока с напряжением 127 или 220 В. Потребляемая от сети мощность при радиоприеме 75 Вт, при воспроизведении грамзаписи 85 Вт.

Электрическая схема

Схема радиолы "Ригонда" (моно) практически не имеет принципиальных отличий от схемы радиолы "Ригонда-стерео" за исключением отсутствия блока второго канала звука.

Радиола была первой унифицированной (УСРЛ-1) моделью, по её конструкции и электрической схеме разными заводами выпускались такие же, но отличавшиеся внешнем оформлением, радиолы с наименованиями: ''Вэф-Радио'', ''Вэф-Рапсодия'', ''Урал-1'', ''Урал-2'', ''Урал-3'', ''Урал-5'' и ''Урал-6''. Радиолу ''Ригонда-Моно'' выпускали вплоть до начала 1972 года.



Литература:

  1. Принципиальная схема  радиолы.
  2. Инструкция по эксплуатации
  3. Новоселов Л.Е., Шапиро О.Л. Радиолы, магниторадиолы и магнитолы высшего и первого классов выпуска 1966-1969 гг. Л.: "Энергия", 1971. - С.088-095.
  4. Левитин А. Справочник по радиовещательным приемникам. 2-е из. - М.: "Энергия", 1967. - С.247-250.
  5. Пониманский В., Смоляр М. Радиола "Ригонда". - Радио", 1966. - N.1. - С.36-38.
  6. http://www.rw6ase.narod.ru/000/rpl_s1/rigonda_mono.html
