Радиоприемник "ДЛ-1"

Одноламповый радиоприёмник "ДЛ-1" выпускался Московским электромеханическим заводом МЭМЗА с 1926 года.

Приемник ДЛ-1 - регенеративный, построен по простой схеме. Настройка осуществляется с помощью воздушного конденсатора переменной емкости. Регулировка обратной связи производится изменением взаимного расположения катушек колебательного контура и обратной связи. Катушки эти сменные, сотовые, укрепляются в специальном держателе, к приемнику прилагается комплект из 7-ми сотовых катушек, что позволяет получить непрерывную шкалу волн от 250 до 1900 метров.

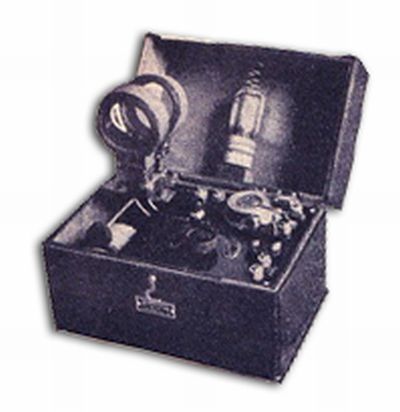

Приемник смонтирован в деревянном, закрывающемся ящике, в котором также помещаются сменные катушки и лампа, поэтому приемник чрезвычайно удобен для переноски.

Подобно приемнику "БВ", приемник "ДЛ1", при отсутствии ламп и батарей, может быть использован как детекторный, с переменной индуктивной связью детекторного контур, и благодаря этому также позволяет постепенное комплектование установки.

Используемая лампа: типа Р-5, анодная батарея - 80В, накальная батарея - 4В.

Литература

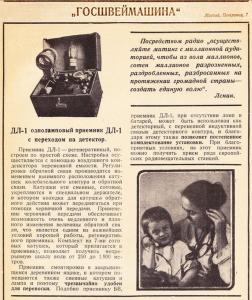

  1. Описание радиоприёмника "ДЛ-1" в каталоге Госшвеймашины.
