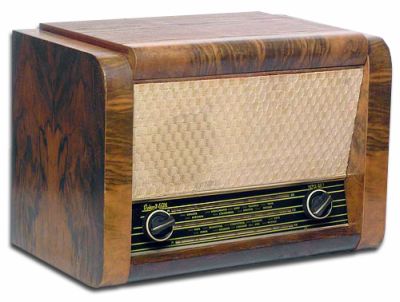

Радиола "Рекорд-60"

Сетевая радиола 3 класса "Рекорд-60" выпускалась Бердским радиозаводом с 1960 года.

Сетевая ламповая радиола третьего класса ''Рекорд-60'' выпускалась в двух вариантах. Первый вариант имел индикатор настройки на лампе 6Е5С, второй выпускался без индикатора.

Ниже описан 4-х ламповый вариант. В радиоле ''Рекорд-60'' как и впредыдущих моделях применено четыре основные лампы. Диапазоны волн остались неизменными: ДВ 150...415 КГц (2000...723 м), СВ 520...1600 КГц (577...188 м), КВ 12,1...3,95 МГц (24,8...75,9 м). Промежуточная частота - 465 КГц Чувствительность, не хуже ДВ, СВ - 300мкВ, КВ - 500 мкВ. Избирательность по соседнему каналу, при расстройке на 10 КГц, не менее 20 дБ. Избирательность по зеркальному каналу, не менее ДВ, СВ - 30 дБ, КВ - 12 дБ. Номинальная выходная мощность 0,5 Вт. Полоса воспроизводимых частот 150...3500 Гц. Потребляемая от электрической сети мощность - 60 Вт. Оновные каскады приёмника такие же, как у модели ''Рекорд-52''. В радиоле ''Рекорд-60'' работают лампы: 6А10С (6А7), 6КЗ, 6Г2, 6П6С (6Ф6С). Кенотрон в выпрямите
ле заменен селеновым столбиком АВС-80х260. В радиоле применён универсальный электропроигрыватель ЭПУ-5М. Громкоговоритель 1ГД-5. Габариты рл 440х319х280 мм, вес 11,6 кг.

Литература:

  1. Электрическая схема радиолы.
